近年來，高層建筑、超高層建筑越來越多，對混凝土的可泵性提出了更為嚴格的要求。今天華偉小編就結合自己公司多年來的工程案例談談高可泵性混凝土的認識。
商品混凝土“可泵性”的要求，即要求混凝土拌合物在泵送過程中，在管道內一定壓力作用下的流動能力，也就是說，可泵性是指特定條件下的工作性。在實際工程中，普遍認為坍落度能夠反映其工作性能。而實際上，混凝土作為一種復合材料，是由各級分散相分散在各級連續相中而組成的多相聚集體，受各種因素的干擾，普通的坍落度與擴展度值已經不能很好地反映其工作性能。為能夠較為準確地反映混凝土拌合物在泵送施工條件下的工作性，可以采用混凝土坍落度試驗與壓力泌水試驗相結合的辦法評價泵送條件下混凝土的工作性。

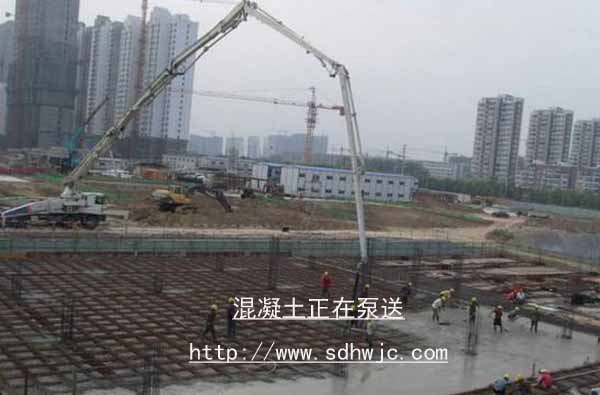

正在泵送混凝土
?。?）對混凝土流動性能的評價
在實際工程中，通常采用坍落度試驗（包括坍落度和坍落擴展度）來反映拌合物在自重作用下的變形能力，即混凝土的流動性能。對于普通混凝土（C50及以下）來說，即使在坍落度一定的情況下，擴展度相差也很大，但泵送良好的點集中在180mm≤坍落度≤240mm，且400mm≤擴展度≤600mm 的區域內。當坍落度過小時，混凝土流動性小，摩擦阻力很大，即使通過提高泵壓來強制實現泵送也及其容易發生離析析水，使泵送管道堵塞。當坍落度過大，也極易發生混凝土的泌水離析，混凝土企業往往認為大坍落度的混凝土適宜泵送，而盲目的增大加水量，使得經過長距離泵送后發生離析，造成堵塞。
（2）對混凝土粘聚性能的評價
用倒坍時間來區分混凝土拌合物的粘度變化，混凝土的粘度越大，混凝土在自重作用下的流速就越慢。以混凝土坍落度為基礎，控制混凝土的擴展度和倒坍時間來評價混凝土可泵性?；炷翑U展度在400~600mm，倒坍時間4~10s時，混凝土的可泵性能良好。
?。?）對混凝土泌水性能的評價
混凝土壓力泌水是衡量其在泵送壓力條件下脫水性能的一個重要指標，它反映了混凝土在泵送過程中遇到管道截面截面變化或有彎頭等情況時，即混凝土形成的潤滑層受到破壞時，拌合物保持穩定輸送的能力。在泵送過程中，管道內的拌合物有一定量的水分或稀漿泌出，會對管道起到潤滑的作用，但是壓力泌水總量不能太大，也不能太小。如果壓力泌水量過多，發生的泌水離析會導致泵送阻力的增大，泵壓會變得不穩定；但如果壓力泌水量太小，拌合物過于粘稠，泵送阻力就會變大，也不適合泵送。因此，對于實際施工的具體情況，壓力泌水應該有一個合適的范圍。
在壓力泌水試驗中，一般采用V140－V10來評價混凝土拌合物的穩定性。采用該指標是因為V140－V10反映了在泵送時一定壓力作用下的泌水速度；同時，還反映了拌合物在管道內遇到局部阻礙時，并且在短時間內能否保持飽和狀態的能力。
如果單用V140－V10作為混凝土穩定性指標還是不夠的，因為這兩項之差本身受到總泌水量（140s的壓力泌水量）的影響，為了避免這種影響，通常采用泌水率來評定。
隨著混凝土強度等級的增大，壓力泌水總量在減少，這是由于混凝土的水膠比的降低，膠凝材料的用量變大，由于膠凝材料的比表面積大，吸附水增多，總泌水量下降?？傮w上來看，當V140和S10同時小時，混凝土可泵性良好的幾率較大，在這種狀態下，混凝土的保水性和粘聚性越好，并且，S10不超過40%。
為了混凝土有高可泵性一定要使用以聚羧酸系高性能減水劑為代表的混凝土外加劑，不僅能提高混凝土的可泵性，還能減少水泥用量，水的用量，提高混凝土其他方面的性能。
山東華偉銀凱為客戶提供一站式的混凝土外加劑采購解決方案，其中也包括混凝土泵送劑！
