重點工程中對混凝土的性能要求越來越精細化，面對原材料整體品位下降的現狀，如何穩定預拌混凝土的各項工作性能已成為施工單位、混凝土攪拌站、減水劑廠家等相關單位亟需解決的問題。羧酸類減水劑作為最新一代的混凝土減水劑，具有高減水、高保坍、綠色環保、可從分子結構層面量身定制等眾多優點。隨著技術升級，聚羧酸減水劑價格也基本與傳統萘系、脂肪族類產品達到同一水平，應用范圍呈爆發式發展。在一些混凝土技術相對成熟的地區，聚羧酸在商混中的應用已經超過六成。但是，技術的更新換代，也暴露出一些需要解決的問題，比如在聚羧酸的具體工程應用過程中，會遇到對砂石含泥量敏感、泌水率不易調控等問題，本文專門就泌水指標調控提出幾種有效可行的方案。
一、混凝土泌水的形成及影響

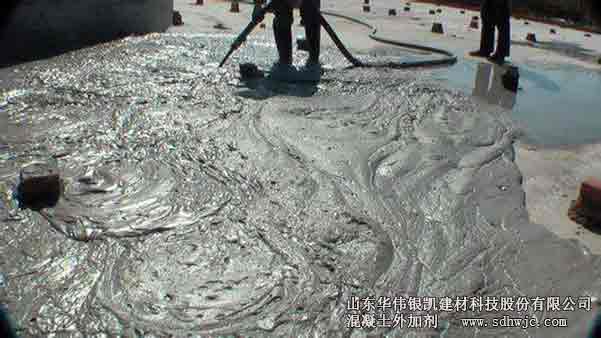

混凝土澆注與搗實后初凝前，在骨料的重力擠壓作用下，流動性較好的水泥漿和水上浮。部分水分向外上浮至混凝土上表面，產生泌水，同時出現浮漿層。
在新拌混凝土表面產生少量的泌水是正常的現象，對于新拌混凝土及硬化混凝土的質量也沒有不利的影響，適量泌水還有助于防止表面裂縫的產生。
二、泌水調控措施
使用聚羧酸類減水劑的混凝土，相比使用傳統萘系、脂肪族減水劑的混凝土，大多數情況下泌水會低一些，較少的情況泌水會大一些。但是一旦使用羧酸的混凝土出現過度泌水情況，往往調整起來難度是較大的。
1.聚羧酸減水劑分子機構設計
聚羧酸高性能減水劑可以通過不同的方式減少泌水。首先，聚羧酸減水劑在保證水泥基材料工作性的前提下減少用水量，當拌合物用水量減少時，泌水將顯著降低。其次，聚羧酸減水劑具有極好的分散作用，能夠將水泥顆粒充分分散到水中，阻止較大顆粒的沉降，從而降低泌水。第三點，聚羧酸分子被吸附在水泥顆粒表面，使水泥顆粒相互排斥，減小絮結在一團的有效水泥顆粒粒徑，延緩沉降速度，減少泌水。另外一個優勢是，聚羧酸類減水劑的分子具有很強的定制性。分子量較小時，分散性會增加，泌水稍微降低，但同時帶來的混凝土流動性損失也應在考慮范圍內。類似于分子量對泌水的影響，聚羧酸分子中的主鏈吸附基團含量、接枝鏈密度、支鏈長短等因素對混凝土的泌水都產生影響。
2. 聚羧酸減水劑中添加輔料
在聚羧酸減水劑中添加輔料，如引氣劑、消泡劑、促凝劑、緩凝劑、黏度調節劑等都能改善混凝土泌水。引氣劑能夠減小水的表面張力，引入微小氣泡。由于所帶的靜電荷極性不同，這些微小氣泡會吸附在水泥顆粒表面，吸附著氣泡的水泥顆粒的平均密度減小，降低沉降速度從而降低泌水。消泡劑機理類似，作用相反。
促凝劑能夠縮短凝結時間，因而固體顆粒沉降時間也將縮短，表面泌水減少。相反地，緩凝劑會增大泌水率，因為它延長了水上升至新拌水泥漿表面的時間。
黏度調節劑用于改善拌合水的黏度，進而調節固體顆粒沉降速度，實現對泌水的調節。
3.混凝土骨料級配
適宜的骨料級配，有助于減少泌水，主要體現在砂率、砂的模數兩個方面。
砂率過小時，砂漿量不足，不能在粗骨料的周圍形成足夠的砂漿層起潤滑和填充作用，會降低混合物的流動性，使混凝土拌合物的粘聚性、保水性變差，使混凝土混合物顯得粗澀，粗骨料離析，水泥漿流失，水分易析出。適當增加砂率可減少泌水；反之可增加泌水。
砂的模數對泌水的影響，實際上是指骨料中最小的顆粒部分，尤其是粒徑小于0.315mm的部分，對混凝土保水性能尤為關鍵。適當降低砂的模數，或者添加適量粉砂，有助于減少混凝土泌水；反之可增加泌水。
4.混凝土摻合料
混凝土的泌水，實質上可以看成是一種更細層次上的離析，水作為液相，所有的固體顆粒統統為固相，泌水的過程就是水的粘滯阻力已不足以克服水泥顆粒的重力的過程。這時考慮摻入一些較細的混合材，如較細的粉煤灰、硅灰等，由于這些材料顆粒較小，不至于與水產生分離，而與水均勻的混合在一起共同構成液相，增大液相粘度，以增強阻止水泥顆粒在重力作用下沉降的能力，因而可減少泌水。
5.水泥
水泥對混凝土的泌水貢獻主要兩個方面，一個是細度，一個是摻合料。
水泥細度的增加對減少泌水有兩個積極作用，首先，水泥顆粒粒徑的減小意味著沉降速度減緩。另外，水泥顆粒越細，比表面積越大，與水反應的速度加快，黏度增大，系統凝結和硬化也將加快，因此導致固體顆粒沉降的有效時間減少，進而使泌水量減少。
水泥摻合料的品種不同，也會導致泌水率的差異，這一點與混凝土中摻合料的作用相同，此處不再贅述。
三、案例
無錫地鐵3號線中鐵十四局某工地C30泵送混凝土，配比如下。
該配比在拌樓大試時發現泌水率偏高，混凝土靜置極易離析，泵送時堵管風險較大。為保障工程質量，該配比需適當下調泌水率。在混凝土配比不宜大幅調整的情況下，首選了調整減水劑、并在減水劑中添加輔料的思路。通過調整聚羧酸分子量和接支鏈種類，適當降低了聚羧酸分散性、增加了黏度；經跟蹤，硬化后的混凝土表面無裂縫，各項耐久性指標優異。
四、綜述
混凝土的泌水是把雙刃劍，只有控制適宜的泌水率，才能保障混凝土的順利澆筑和硬化后的各項指標。泌水指標受減水劑、摻合料、水泥、骨料及氣溫、配合比、施工方法等多種因素的影響，實踐證實，文中幾種對泌水的調控措施是可行有效的。在發現混凝土泌水率過高或過低時，上下游各相關單位包括施工方、混凝土公司、原材料供應商尤其是外加劑廠家及時采取措施，選用一種或多種方案，控制泌水率在合理范圍，有助于消除工程隱患，確保工程質量。
---------------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業生產混凝土外加劑，產品質量有保證，值得信賴。主營產品：聚羧酸減水劑,萘系減水劑,速凝劑等。
以上文章來源于水泥網資訊中心。內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
