我國混凝土中所用的砂大多是中砂，隨著建筑業(yè)蓬勃發(fā)展，某些地區(qū)受地質(zhì)條件限制，中砂出現(xiàn)短缺現(xiàn)象。守著本地的細(xì)砂不能用，到外地調(diào)運(yùn)復(fù)合規(guī)范要求的粗、中砂將造成工程成本的增加。通過新技術(shù)合理利用不可再生資源是解決資源逐漸匱乏的有效手段，細(xì)砂的使用將成為必然，具有一定的經(jīng)濟(jì)和技術(shù)意義。

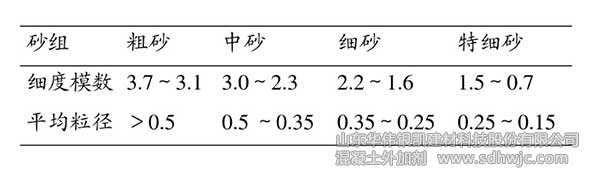

按照砂的細(xì)度模數(shù)分類，當(dāng)細(xì)度模數(shù)為1. 6～2.2時(shí)屬細(xì)砂;當(dāng)細(xì)度模數(shù)為0.7～1.5時(shí)屬特細(xì)砂。細(xì)砂具有平均粒徑小、顆粒級(jí)配差、含泥量大、空隙率高、比表面積大的特點(diǎn)，如果設(shè)計(jì)不合理，將導(dǎo)致所配混凝土粘度大，泵送困難，收縮大且易引起變形裂縫，混凝土的耐磨性能差等。因此，要根據(jù)細(xì)砂的特點(diǎn)合理確定混凝土的配合比，是保證細(xì)砂混凝土工程質(zhì)量及混凝土結(jié)構(gòu)長期性和耐久性的重要技術(shù)基礎(chǔ)。
（1）低砂率
砂率影響著混凝土的和易性。研究中發(fā)現(xiàn)當(dāng)砂率達(dá)到最佳效果時(shí)，隨著其細(xì)度模數(shù)減小而降低。因?yàn)樯奥试黾?，相?duì)應(yīng)而言粗骨料的使用就會(huì)相對(duì)減少，為了進(jìn)一步保證拌合物工作性和耐久性強(qiáng)度的原有要求，不得已就得提高水泥的用量，水泥的用量增加后，由此將導(dǎo)致拌合物粘度增加，流動(dòng)性變緩，流動(dòng)速率降低，混凝土的收縮性變大，大大增加了開裂的概率。細(xì)砂的細(xì)度模數(shù)相比中砂來說細(xì)度模數(shù)很低，砂率控制在低水平可以有效抑制細(xì)砂帶來的一些問題，改良混凝土的性能。
根據(jù)相關(guān)資料和大量實(shí)驗(yàn)證明，細(xì)砂使用的砂率最好控制在25%~32%之間，要低于使用中砂配制混凝土的砂率。有關(guān)對(duì)比試驗(yàn)研究表明，若砂的細(xì)度模數(shù)為1.6的話，要比砂率為2.6的中砂砂率要低7%~10%。
?。?）較高膠凝材料用量
當(dāng)砂的細(xì)度模數(shù)小于2.0時(shí)，水泥用量有較明顯的增加?？刂坪盟嘤昧亢湍z凝材料的總量是至關(guān)重要的。對(duì)混凝土性能強(qiáng)度和控制水化熱溫升引起的收縮開裂都有意義，另外還節(jié)約水泥，降低經(jīng)濟(jì)成本。細(xì)砂的缺點(diǎn)是比表面積較大，含泥量較高，與用中砂配制的混凝土相比較來說，膠凝材料的用量一般提高20kg/m3。通過調(diào)整配合比，采用較低的砂率，雖然也能減少混凝土中的一部分水泥用量，但仍不可能完全避免細(xì)砂混凝土比中粗砂混凝土多用水泥的現(xiàn)象。
?。?）適當(dāng)提高外加劑摻量
由于細(xì)砂比表面積和含泥量大，用來包裹砂的用水量就會(huì)大幅增加，這勢必會(huì)影響到混凝土的強(qiáng)度。在使用細(xì)砂配制混凝土?xí)r，適當(dāng)提高外加劑摻量，用外加劑控制混凝土用水量，即在滿足工作性的條件下，不增加用水量，維持水膠比不變。
------------------------------------
山東華偉銀凱建材科技股份有限公司，專注混凝土外加劑研發(fā)與生產(chǎn)。公司聚羧酸高性能減水劑等產(chǎn)品已廣泛應(yīng)用到國家各項(xiàng)基礎(chǔ)設(shè)施建設(shè)當(dāng)中，深受市場歡迎！
以上信息來源于網(wǎng)絡(luò)，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
