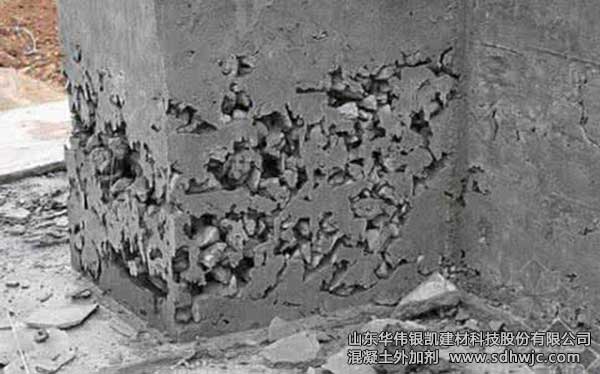

混凝土“蜂窩”是指混凝土結(jié)構(gòu)出現(xiàn)酥松、有空隙，形成類(lèi)似于蜂窩狀的窟窿。混凝土“麻面”是指混凝土局部表面出現(xiàn)缺漿和許多小凹坑、麻點(diǎn)形成粗糙面，但無(wú)鋼筋外露現(xiàn)象。混凝土“孔洞”是指混凝土結(jié)構(gòu)內(nèi)部有尺寸較大的空隙，局部沒(méi)有混凝土或蜂窩特別大，鋼筋局部或全部裸露。造成上述問(wèn)題，往往是由于操作工人的經(jīng)驗(yàn)匱乏且不聽(tīng)從管理人員指揮，下面就上述現(xiàn)象出現(xiàn)的原因及處理方法進(jìn)行總結(jié)，希望對(duì)大家有用。
一、形成原因
1. 蜂窩
1.1 混凝土配合比不當(dāng)，石子、水泥材料加水不準(zhǔn)造成砂漿少，石子多。
1.2 混凝土攪拌時(shí)間不夠，末拌均勻，和易性差振搗不密實(shí)。
1.3 下料不當(dāng)或下料過(guò)高，末設(shè)串簡(jiǎn)使石子集中，造成石子、砂漿離析。
1.4 混凝土末分層下料，振搗不實(shí)或漏振或振搗時(shí)間不夠。
1.5 模板縫隙不嚴(yán)密，水泥漿流失。
1.6 鋼筋較密，使用石子粒徑過(guò)大或坍落度過(guò)不。
1.7 基礎(chǔ)、柱子、墻根部位末稍加間歇就繼續(xù)灌上層混凝土。
2. 麻面
2.1 模板表面粗糙或粘附水泥漿渣等雜物末清理干凈拆模板時(shí)混凝土表面被粘壞。
2.2 模板末澆水濕潤(rùn)或濕潤(rùn)不夠，構(gòu)件表面混凝土的水分被吸去，使混凝土失水過(guò)多出現(xiàn)麻面。
2.3 模板拼縫不嚴(yán)密，局部漏漿。
2.4 模板隔離劑涂刷不勻，或局部漏刷或失效，混凝土表面與模板粘結(jié)造成麻面。
2.5 混凝土振搗不實(shí)，氣泡末排出停在模式板表面形成麻點(diǎn)。
3. 孔洞
3.1 在鋼筋較密的部位或預(yù)留洞和埋設(shè)件處，混凝土下料被擱隹，末振搗就繼續(xù)澆筑上層混凝土。
3.2 混凝土離折，砂漿分離、石子成堆、嚴(yán)重跑漿，又末進(jìn)行振搗。
3.3 混凝土內(nèi)掉入工具、木塊、泥塊等雜物，混凝土被卡住。
4. 混凝土板表面標(biāo)高超高
4.1 砼收面操作工人未拉線抄平。
4.2 多余砼傾倒現(xiàn)澆板。
二、防治措施
1. 蜂窩
1.1 認(rèn)真設(shè)計(jì)，嚴(yán)格控制混凝土配合比，經(jīng)常檢查作到計(jì)量準(zhǔn)確。
1.2 混凝土拌合均勻，坍落度適合（大體積混凝土坍落度為12~18，地下室等層高較高部位為18~22，樓層混凝土16~20）。
1.3 混凝土下料高度超過(guò)2m 應(yīng)設(shè)串筒或溜槽澆灌應(yīng)分層下料，分層搗固（每層澆筑高度不超過(guò)600mm），防止漏振。
1.4 模板應(yīng)堵塞嚴(yán)密，剪力墻、柱子墻根部提前采用水泥砂漿封堵模板拼縫，加強(qiáng)密封措施，并在下部澆完間隔1~1.5h沉實(shí)后再澆灌上部混凝土，避免出現(xiàn)“爛脖子”。
2. 麻面
2.1 模板表面要清理干凈，不得粘有干硬水泥砂漿等雜物。 澆灌混凝土前，模板縫應(yīng)澆水充分濕潤(rùn)。
2.2 模板縫隙應(yīng)用包裝膠帶紙或膩?zhàn)拥榷聡?yán)，模板隔離劑應(yīng)選用長(zhǎng)效的涂刷均勻，不得漏刷。
2.3 混凝土分層均勻振搗密實(shí)，并用木錘敲打模板外側(cè)使氣泡排出為止。
3. 孔洞防治
3.1 混凝土分層均勻振搗密實(shí)，并用木錘敲打模板外側(cè)使氣泡排出為止。
3.2 砂石中混有粘土塊、模板工具等雜物掉入混凝土內(nèi)，應(yīng)及時(shí)清除干凈。
4. 砼板表面標(biāo)高防治
4.1 砼收面時(shí)拉線抄平。
4.2 控制最終砼用量，多退少補(bǔ)，多余砼及時(shí)清除。
三、出現(xiàn)問(wèn)題處理方法
1. 蜂窩
小蜂窩：先洗刷干凈后，用1:2或1:2:5水泥砂漿抹平壓實(shí)
較大的蜂窩：先鑿去蜂窩處薄弱松散顆粒刷洗凈后，支模用高一級(jí)的細(xì)石混凝土仔細(xì)填塞搗實(shí)，較深的蜂窩如清除困難，可埋壓漿管、排氣管，表面抹砂漿或灌筑混凝土封閉后進(jìn)行水泥壓漿處理。
2. 麻面處理方法
表面作粉刷的可不處理，表面無(wú)粉刷的就在麻面局部澆水充分濕潤(rùn)后，用原混凝土配合比去石子砂漿，將麻面抹平壓光。
3. 孔洞處理方法
將孔洞周?chē)缮⒒炷梁蛙浫鯘{模鑿除，用壓力水沖洗，支設(shè)帶托盒的模板，灑水充分濕潤(rùn)后用高強(qiáng)度等級(jí)的細(xì)石混凝土仔細(xì)澆灌搗實(shí)。
4. 砼表面標(biāo)高超高處理方法
標(biāo)高超高部位砼，拉線抄平，剔鑿多余砼至標(biāo)準(zhǔn)標(biāo)高處，用壓力水沖洗干凈，刷素水泥漿一道，采用高一標(biāo)號(hào)砼配合比水泥砂漿收面找平。
四、綜合處理方法
項(xiàng)目部在考慮該班組施工技術(shù)人員整體技術(shù)水平和綜合素質(zhì)的前提下，可以采取對(duì)此類(lèi)施工隊(duì)伍清理出場(chǎng)，更換施工技術(shù)力量過(guò)硬的隊(duì)伍進(jìn)場(chǎng)。同時(shí)，嚴(yán)格要求項(xiàng)目部技術(shù)人員對(duì)施工班組人員進(jìn)行認(rèn)真、細(xì)致的技術(shù)交底，杜絕此類(lèi)現(xiàn)象發(fā)生。
------------------------------------
山東華偉銀凱建材科技股份有限公司，專(zhuān)注混凝土外加劑研發(fā)與生產(chǎn)。企業(yè)已通過(guò) ISO9001質(zhì)量管理體系認(rèn)證、ISO14001環(huán)境管理體系認(rèn)證、CRCC鐵路產(chǎn)品認(rèn)證、CNAS實(shí)驗(yàn)室認(rèn)證。聚羧酸高性能減水劑、萘系高效減水劑、液體無(wú)堿速凝劑等產(chǎn)品深受市場(chǎng)歡迎！
以上信息來(lái)源于網(wǎng)絡(luò)，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
