混凝土行業似乎有一種共識，那就是海砂不能用，海砂會造成鋼筋銹蝕，并最終導致混凝土開裂甚至脫落現象發生。那么，是什么將海砂變成了惡魔？海砂就真的不能用嗎？
其實，罪魁禍首就是海砂里的大量氯離子。海砂對于鋼筋混凝土結構的耐久性，確實有著嚴重的影響，但海砂并不是不能使用，只要嚴格控制其氯離子的含量，滿足要求的海砂是可以使用的。
鋼筋和混凝土不僅在力學性能上珠聯璧合，在耐久性能上也是天作地設。眾所周知，鋼筋在水和氧氣的作用下容易生銹，而包裹在鋼筋周圍的混凝土恰恰起到了保護鋼筋免遭銹蝕的作用。制作混凝土所用的水泥，其熟料的主要成分是硅酸三鈣、硅酸二鈣、鋁酸三鈣和鐵鋁酸四鈣。經過水化反應后，制成的混凝土的孔隙中充滿了氫氧化鈣的飽和溶液，其堿性相當強，實際pH值在13左右。如此強的堿性環境中，鋼筋表面被氧化，形成了一層很薄但很致密的水化三氧化二鐵的保護膜。這層保護膜被叫做鈍化膜，它隔絕了鋼筋與外界環境，使得鋼筋無法接觸到水和氧氣，不容易再發生氧化銹蝕，起到了保護鋼筋的作用。
然而，砂石中摻雜的氯離子徹底破壞了這種平衡。因為氯離子的活性很強，如果其濃度大到一定程度，那么就可以滲透過這層鈍化膜，與鋼筋發生反應，形成易溶的氯化亞鐵，也就是游離的亞鐵離子和氯離子。三氧化二鐵的鈍化膜失去了依附的內層金屬，也隨之溶解，鈍化膜被破壞。一旦鈍化膜被破壞，鋼筋完全暴露，電化學腐蝕就開始了。鐵與水和氧氣發生電化學反應，生成氫氧化亞鐵。如果氧氣不太充足，氫氧化亞鐵被最終氧化為四氧化三鐵（黑銹）。如果氧氣充足，氫氧化亞鐵被氧化為氫氧化鐵，繼而脫水成為疏松多孔的三氧化二鐵（紅銹）。
我們再看一下整個過程，最后氯離子去哪里了呢？還是游離的氯離子，沒有變成其它化合物。總的來看，氯離子起到了類似催化劑的作用。因此，整個銹蝕過程一旦開始就不會停止，在氯離子的不斷作用下，鋼筋被持續銹蝕。其帶來的負面作用是多方面的：
其一，鋼筋越來越細，力學性能持續下降，屈服強度和延伸率都顯著下降；

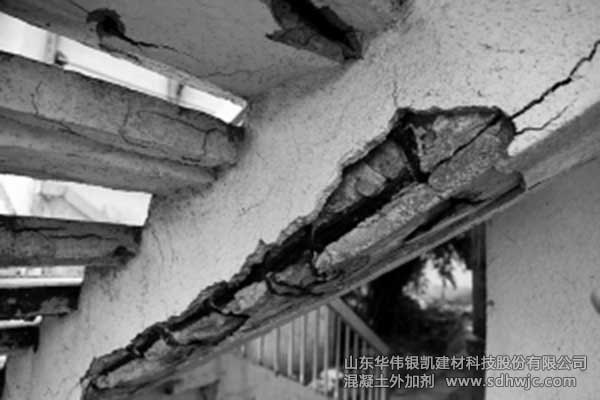

其二，鋼筋生銹后體積膨脹，會把周圍的混凝土脹開，產生裂縫，嚴重的甚至會導致表面的混凝土脫落；
其三，帶肋鋼筋要依靠鋼筋表面的月牙形肋與混凝土錨固在一起，就像螺絲釘上的螺紋一樣，不容易脫落，一旦鋼筋銹蝕，月牙形螺紋被腐蝕破壞，帶肋鋼筋變成了光滑圓柱形，錨固性能大幅降低。
鑒于這些嚴重后果，必須要嚴格控制混凝土中氯離子的含量。《混凝土結構設計規范》第3.5.3條規定了設計使用期限為50年的混凝土結構在不同環境類別下的允許最大氯離子含量，一類環境為0.30%，二a類為0.20%，二b和三a為0.15%，三b類為0.10%，預應力混凝土為0.06%。第3.5.5條規定了設計使用期限為100年的混凝土結構在一類環境下允許最大氯離子含量為0.06%。對耐久性有更高要求的結構，還需要根據其它相關規范來確定。
而海砂由于其來自海洋環境，含有大量的氯離子，必須要滿足嚴格的含量要求。《普通混凝土用砂石質量標準及檢驗方法》第3.1.10條規定，“對于鋼筋混凝土用砂，其氯離子含量不應大于0.06%（以干砂的質量百分率計）”。
除了海砂之外，氯離子還有很多其它來源途徑：
其一是北方冬天常用的除冰鹽。由于保護意識不強，管理不善，很多地區大量的使用含氯離子的除冰鹽，導致很多公路混凝土結構腐蝕嚴重，有些甚至不得不拆除重建。
其二是常年接觸海洋環境的鋼筋混凝土結構，比如港口碼頭、跨海大橋、防洪堤壩等等，不可避免的要接觸到海洋中的大量氯離子。
其三是某些化工廠的混凝土結構，其環境中也有大量的氯離子。
其四是內陸某些嚴重鹽堿地區，建筑物的基礎也處在大量氯離子的環境中。
對于這些不得不接觸氯離子的混凝土結構，有哪些有效的保護措施呢？
其一是增大鋼筋外側混凝土的厚度，不讓氯離子那么輕易的就能滲透到鋼筋表面。
其二是在混凝土中采用阻銹劑，即使氯離子將鈍化層破壞，阻銹劑仍然能阻止鋼筋的電化學銹蝕。早期常用的阻銹劑主要是亞硝酸鹽或者鉻酸鹽，但其毒性很強，發生過多次工地食堂誤用亞硝酸鹽導致集體中毒的事故。現在出現了很多新型無毒害的阻銹劑，包括可以直接噴涂在混凝土表面的阻銹劑。
其三是加強對鋼筋的保護。比如采用環氧樹脂涂層鋼筋，鋼筋表面的環氧樹脂涂層代替了天然形成的鈍化層，氯離子無法穿透環氧樹脂涂層，鋼筋得到了很好的保護，氯離子就無可奈何了。
其四，可以采用不銹鋼鋼筋，氯離子你們放馬過來吧，老衲已經練成了少林神功之金剛不壞體。
------------------------------------
山東華偉銀凱建材科技股份有限公司，專注混凝土外加劑研發與生產。公司聚羧酸高性能減水劑、速凝劑等產品已廣泛應用到國家各項基礎設施建設當中，深受市場歡迎！
以上信息來源于網絡，內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
