18005330808
13853319801
13853319801
1.引言
自從聚羧酸減水劑在國內開始應用以來，其發展十分迅速。特別是聚羧酸高效減水劑被指定為鐵路工程專用的混凝土外加劑，更是極大的促進了聚羧酸高效減水劑的推廣與應用。與傳統的減水劑相比，聚羧酸減水劑具有很多優點，如減水率高，適應性較好等。在實際工程應用過程，目前已有的聚羧酸減水劑表現出一些問題，主要是隨著混凝土原材料品質的波動，混凝土的工作性能會表現出明顯的起伏，其中在坍落度損失方面表現得尤為明顯。目前解決這類問題的方法主要是通過調整配合比，采用增加聚羧酸減水劑的用量或者使用緩凝劑緩凝，但是這些措施或是操作上很繁瑣，或是成本增加，或是容易導致事故。開發一種真正具有良好適應性，其混凝土工作性能對混凝土原材料品質波動不敏感的聚羧酸減水劑顯得非常迫切而又重要。
通過分子設計和組裝技術，我們制備了一種具有緩釋功能的新型聚羧酸減水劑。其對混凝土原材料品質的波動具有非常優異的適應性，可以很好的解決上述問題，這對聚羧酸減水劑的進一步推廣應用是非常有利的。
2.實驗部分
2.1實驗材料
甲氧基聚乙二醇(MPEGIO00)(進口)，對苯二酚(市售化學純)，甲基丙烯酸(市售化學純)，過硫酸銨(市售化學純)，帶水劑，濃硫酸(市售化學純)，分子量調節劑，組裝劑(自制)，基準水泥(拉法基)，冀東水泥P.042.5，山東水泥P.042.5，琉璃河水泥P.042.5，太行水泥P.042.5，大連水泥P.042.5，北京水泥P.042.5，中砂(M=2.4)，碎石(5一20mm)。
2.2實驗儀器
水浴槽，三口燒瓶，回流冷凝器，滴液漏斗，水銀溫度計，燒杯，機械攪拌器，鐵架臺，電子天平。
2.3實驗方法
2.3.1合成方法
將MPEG1O00，甲基丙烯酸，對苯二酚，濃硫酸以及帶水劑按照一定的比例依次加入到帶有機械攪拌，回流冷凝器和水銀溫度計的三口燒瓶中，攪拌下加熱回流，待分出的水達到理論量后，減壓將帶水劑和多余的甲基丙烯酸蒸出，所得到的剩余物即為MPEG1000甲基丙烯酸酯(大單體)。
將適量的大單體，甲級丙烯酸，分子量調節劑以及水配成混合溶液，將過硫酸銨配成適當濃度的水溶液。將適量的水加入到三口燒瓶中，加熱到80℃，攪拌下同時滴加上述大單體混合溶液和過硫酸銨水溶液，滴加約4小時，滴加完畢，繼續反應3O分鐘，降溫到60℃，加入適量的自制組裝劑，保持在此溫度下攪拌反應6小時，冷卻，即得到緩釋型聚羧酸減水劑。
2.3.2凈漿試驗方法
根據GB8077-2000《混凝土外加劑勻質性試驗方法》，在水灰比為0.29時測定水泥凈漿的流動度。
2.3.3混凝土試驗方法

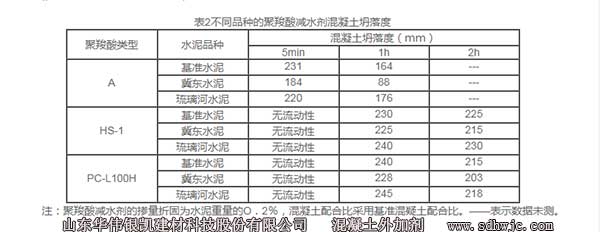

混凝土試驗采用基準混凝土配合比，為水泥：砂子：石子=400：766：1030，調整各個樣品的摻量，測定混凝土初始和1h和2h的坍落度保留值。
3.結果與討論

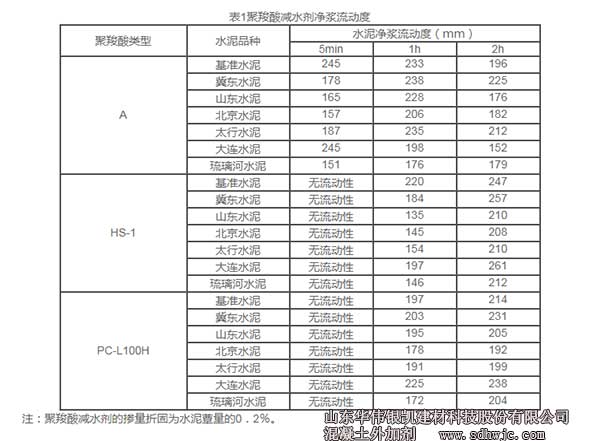

按照2.3.2的試驗方法，分別用國內某廠家普通型聚羧酸減水劑A，日本觸媒高保坍型聚羧酸減水劑HS—l和自制的緩釋型聚羧酸減水劑PC—L1OOH進行凈漿流動度測試試驗，結果如表1。
--------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業生產各種混凝土外加劑，讓您施工更輕松。主營產品：混凝土液體防凍劑,聚羧酸減水劑,混凝土早強劑等。
以上文章來源于網絡。內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
