清水混凝土是指直接利用混凝土成型后的自然質感作為飾面效果的混凝土，要求混凝土表面平整光滑、色澤均勻。聚羧酸減水劑雖具有良好的綜合技術性能，但直接應用于混凝土時，含氣量高，易導致混凝土強度低和表面質量缺陷，難以滿足要求。因此，常常采用減水劑、消泡劑、引氣劑“先消后引”的復配技術，來消除混凝土內的大氣泡以減少清水混凝土的表觀缺陷，并引入致密均勻的小氣泡保證混凝土良好的工作性。
混凝土外加劑之間的復配技術會面臨較多問題，如相容性問題、外加劑種類及各自的摻量問題等，其中摻量問題應格外重視。若消泡劑摻量過大，將會導致混凝土流動性變差，坍落度經時損失大，難以澆筑施工；但摻量過小，混凝土內的有害大氣泡難以消除完全，會造成混凝土表面蜂窩、麻面等表觀質量問題，影響美觀。對于引氣劑來說，引氣劑摻量過多，易造成混凝土密實度降低、強度下降；摻量過小，則會造成混凝土黏度過大，氣泡難以排除，也會影響施工。
本文通過實驗最終復配出符合清水混凝土工作性能和表觀質量要求的聚羧酸系高性能減水劑。
1 原材料
聚羧酸減水劑：A、B、C、D；消泡劑：油型e、乳化型f、溶解型g；引氣劑：液體引氣劑；水泥：P.O.42.5；粉煤灰：I級灰；砂：中砂；石：5~20mm連續集配碎石。
2 試驗方法
水泥凈漿流動度試驗：依照GB/T 8077-2000 《混凝土外加劑勻質性試驗方法》，W/C為0.29，水泥用量600g。
混凝土坍落度及損失試驗：依照GB/T50080-2002《普通混凝土拌合物性能試驗方法》，30L混凝土。
3 水泥和混凝土試驗
3.1 聚羧酸減水劑與水泥的適應性

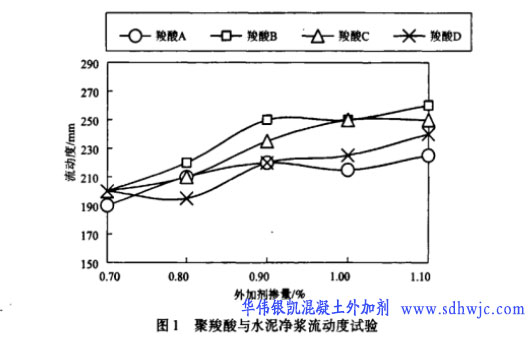

針對P.O.42.5水泥，采用四種不同品牌聚羧酸A、B、C、D，并按不同摻量做水泥凈漿流動度試驗，結果如圖1所示：
由圖1可以看出，聚羧酸減水劑B與試驗用水泥適應性良好，且在達到相同凈漿流動度時，減水劑摻量較低。
3.2 消泡劑在聚羧酸減水劑中的穩定性

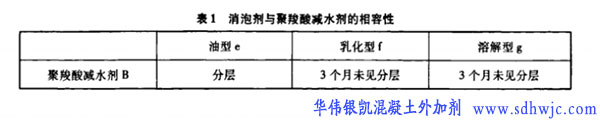

消泡劑與聚羧酸減水劑復配使用的關鍵是外加劑的相容性。消泡劑加入聚羧酸減水劑中以后，該體系必須是均勻的，以保證混凝土的質量穩定，其次是能長時間存放而不分層。通過試驗考察了三種消泡劑在聚羧酸減水劑B中的穩定性，見表1。
由表1可以看出，乳化型f和溶解型g與聚羧酸減水劑有很好的相容性，同時根據Rose假說，最終選定乳化型f消泡劑與聚羧酸減水劑復配。
3.3 消泡劑、引氣劑和聚羧酸減水劑復配對水泥凈漿和混凝土的影響
通過水泥凈漿與混凝土試驗，根據水泥凈漿流動度和流動度經時損失，混凝土坍落度及其坍落度損失和混凝土強度，選出性能最佳的復配結果。

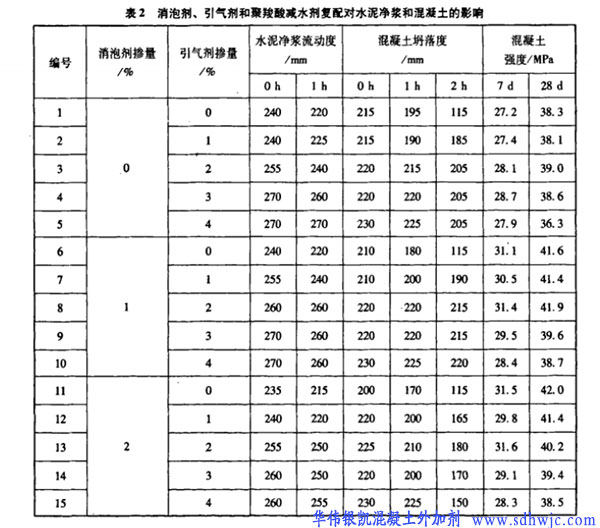

水泥凈漿流動度，W/C為0.29，水泥用量600g，減水劑1.0%*C。C30清水混凝土配合比：水泥：砂：碎石：粉煤灰：水 = 1 : 2.28 : 3.5 ： 0.22 ： 0.47，外加劑摻量為膠凝材料的1.0%，具體數據見表2。

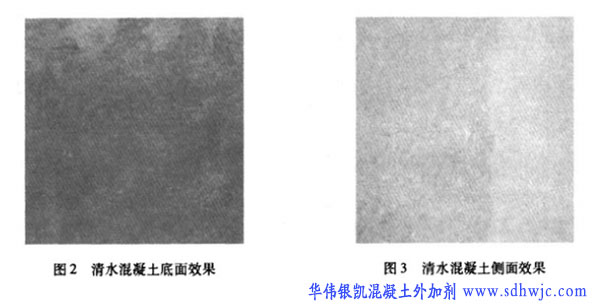

由表2可以看出第8組組合復配出的聚羧酸減水劑效果最好，混凝土保坍性和工作性能良好，氣泡很少，強度較高。采用此組復配減水劑成型的清水混凝土表面無大氣泡，只有很少的1mm內可見小氣泡，色澤均一，效果如圖2、圖3 所示。
4 結論
（1）消泡劑可以破壞氣泡表面張力使氣泡破裂，可以降低混凝土含氣量，提高強度，但摻量過大會影響混凝土和易性和保坍性能。
（2）引氣劑能在混凝土中引入均勻小氣泡，具有很好的保坍性能。
（3）消泡劑、引氣劑和聚羧酸減水劑復配技術的關鍵是消泡劑和引氣劑的摻量問題，良好的復配組合可以在保證混凝土工作性能的同時提高混凝土強度，增強混凝土致密性，減少氣泡，從而達到清水混凝土的要求。
-----------------------------------------
山東華偉銀凱建材科技股份有限公司，專業生產各種混凝土外加劑，讓您施工更輕松。主營產品：混凝土減水劑,混凝土速凝劑,增強劑等。
以上文章來源于網絡，作者張永恒、劉娟紅、徐世欽、葉珺。內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
