18005330808
13853319801
13853319801

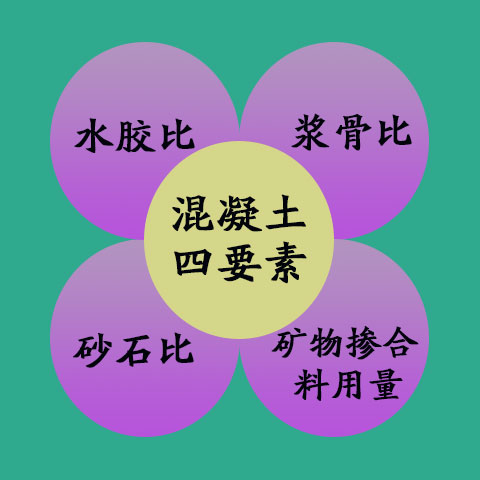

現(xiàn)代混凝土由水泥、砂、石、礦物摻合料、減水劑、水六大組分構成，在進行混凝土配合比設計時需考慮四個要素，即水膠比、漿骨比、砂石比以及礦物摻合料用量。這四個要素與混凝土拌合物及硬化混凝土的性能緊密相關，水膠比的確定則是最關鍵的環(huán)節(jié)。在實際的混凝土生產過程中，如何用簡單可行的方法確定混凝土配合比四要素，以保證混凝土滿足施工要求、確保工程質量呢？
一、水膠比
對有耐久性要求的混凝土，按照結構設計和施工給出《混凝土技術要求》中的最低強度等級，按保證率95%確定配制強度；以最大水膠比作為初步選水膠比，再依次減小0.05～0.1百分點取3～5個水膠比試配，得出水膠比和強度的直線關系，找出上述配制強度所需要的水膠比，進行再次試配。或按無摻和料的普通混凝土強度-水灰比關系選擇一個基準水灰比，摻入粉煤灰后再按等漿骨比調整水膠比。一般，有耐久性要求的中等強度等級混凝土，摻用粉煤灰超過30%時（包括水泥中已含的混合材料），水膠比宜不超過0.44。
二、漿骨比
對于泵送混凝土，可按GB/T 50746-2008《混凝土結構耐久性設計規(guī)范》對最小和最大膠凝材料的限定范圍，由試配拌和物工作性確定，取盡量小的漿骨比值。水膠比一定時，漿骨比小的，強度稍低、彈性模量稍高、體積穩(wěn)定性好、開裂風險低。
三、砂石（體積）比
對級配良好的石子，砂率的選擇以石子松堆空隙率與砂的松堆空隙率乘積為0.16～0.2為宜。一般，泵送混凝土砂率在36%～45%之間。為此應充分重視石子級配，以不同粒徑的兩級配或三級配后松堆空隙率不大于42%為宜。石子松堆空隙率越小，砂石比可越小。在水膠比和漿骨比一定的條件下，砂石比的變動主要可影響施工性和變形性質，對硬化后的強度也會有所影響。在一定范圍內，砂率小的，強度稍低，彈性模量稍大，開裂敏感性較低，拌和物粘聚性稍差。
四、礦物摻和料摻量
礦物摻和料的摻量應視工程性質、環(huán)境和施工條件而選擇。對于完全處于地下和水下的工程，尤其是大體積混凝土如基礎底板、咬合樁或連續(xù)澆注的地下連續(xù)墻、海水中的橋梁樁基、海底隧道底板或有表面處理的側墻以及常年處于干燥環(huán)境（相對濕度40%以下）的構件等，當沒有立即凍融作用時，礦物摻和料可用到最大摻量（礦物摻和料占膠凝材料總量的最大摻量粉煤灰為50%，磨細礦渣為75%）；一年中環(huán)境相對濕度變化較大(冷天處在相對濕度為50%左右、夏季相對濕度70%以上）無化學腐蝕和凍融循環(huán)一般環(huán)境中的構，對斷面小、保護層厚度小、強度等級低的構件，當水膠比較大時（如大于0.5），粉煤灰摻量不宜大于20%，礦渣摻量不宜大于30%。
---------------------------------------------
山東華偉銀凱建材科技股份有限公司，專注混凝土外加劑研發(fā)與生產，產品質量有保證，讓您施工更輕松。華偉銀凱明星產品：聚羧酸高性能減水劑、混凝土高效減水劑、速凝劑等。
以上信息來源于網絡，內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
