混凝土外加劑在混凝土中具有重要作用，在配制混凝土?xí)r首先需要考慮其一項(xiàng)重要指標(biāo)——減水率。GB8076—2008規(guī)定了外加劑的減水率測定方法，但工作量很大。而在實(shí)際生產(chǎn)實(shí)踐中，外加劑的說明書中給出的減水率波動(dòng)范圍較大，也需要多次試驗(yàn)才能得出結(jié)果。外加劑減水率檢測方法主要有以下幾種。
一、國標(biāo)GB8076中減水率的試驗(yàn)方法
在我國現(xiàn)行國標(biāo)《混凝土外加劑》（GB8076）中規(guī)定，測定減水率的試驗(yàn)方法是：按《普通混凝土配合比設(shè)計(jì)規(guī)程》（JGJ55）設(shè)計(jì)基準(zhǔn)混凝土配合比（表1），配制摻外加劑與不摻外加劑的混凝土，兩種混凝土坍落度基本相同時(shí)，摻外加劑混凝土和不摻外加劑基準(zhǔn)混凝土單位用水量之差與不摻外加劑基準(zhǔn)混凝土單位用水量的百分比。

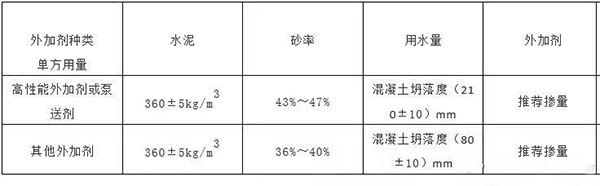

表1 混凝土配合比設(shè)計(jì)表
減水率按下式計(jì)算：WR=（W0－W1）/W0×100%
式中：WR——減水率%；W0——基準(zhǔn)混凝土單位用水量Kg/m3；W1——摻外加劑混凝土單位用水量Kg/m3；
優(yōu)點(diǎn)：
（1）能夠比較準(zhǔn)確的測定外加劑的減水率，并能較好地反映混凝土拌合物的工作性；
（2）當(dāng)外加劑對(duì)水泥存在適應(yīng)性問題時(shí)，能準(zhǔn)確反映外加劑在水泥中的保坍性能，較準(zhǔn)確地測定坍落度損失率。
缺點(diǎn)：
（1）工作量大。一般需要多次試驗(yàn)才能準(zhǔn)確測定外加劑減水率，更換外加劑生產(chǎn)廠家和品種時(shí)，檢測試驗(yàn)更加難以確定，往往需要數(shù)次試拌混凝土才能得出結(jié)果。
（2）混凝土配合比的設(shè)計(jì)及坍落度的測定可能影響到結(jié)果準(zhǔn)確性，如砂率不當(dāng)造成混凝土坍落度測定不準(zhǔn)確，影響了減水率的計(jì)算結(jié)果。
二、砂漿減水率
水泥膠砂工作性測定減水率適用于測定外加劑對(duì)水泥的分散效果，以水泥砂漿流動(dòng)性表示其工作性，當(dāng)水泥凈漿流動(dòng)度試驗(yàn)不明顯時(shí)可用此法。
先測定不添加外加劑的基準(zhǔn)水泥砂漿的漿流動(dòng)度為（180±5）mm時(shí)的用水量為基準(zhǔn)水泥砂漿流動(dòng)度的用水量M0，在測出摻外加劑砂漿流動(dòng)度達(dá)180mm±5mm的用水量M1。
砂漿減水率=(M0－M1)/M0×100%
M0——基準(zhǔn)砂漿流動(dòng)度為（180±5）mm時(shí)的用水量g
M1——摻外加劑的砂漿流動(dòng)度為（180±5）mm時(shí)的用水量g
三、水泥標(biāo)準(zhǔn)稠度用水量測定減水率
用不變水量法測定水泥凈漿的標(biāo)準(zhǔn)稠度用水量和摻外加劑的水泥凈漿標(biāo)準(zhǔn)稠度用水量來計(jì)算外加劑的減水率，用調(diào)整水量法對(duì)摻外加劑的水泥凈漿的標(biāo)準(zhǔn)稠度用水量進(jìn)行校核，從而快速測定外加劑減水率。
具體試驗(yàn)操作步驟：
（1）稱量水泥500g，倒入凈漿攪拌機(jī)鍋內(nèi)，準(zhǔn)備稱取加水量W0，按《水泥標(biāo)準(zhǔn)稠度用水量，凝結(jié)時(shí)間安定性測定方法》（GBT1346-2011）進(jìn)行拌和，用水量應(yīng)能使水泥標(biāo)準(zhǔn)稠度控制在28±2mm范圍內(nèi)。
（2）攪拌完畢，測定試錐下沉深度S1，按P=33.4－0.185S計(jì)算水泥的標(biāo)準(zhǔn)稠度用水量，即為P1。
（3）按外加劑的推薦摻量準(zhǔn)確稱取外加劑、水泥500g及（1）中的加水量進(jìn)行拌和。采用先摻法、外加劑應(yīng)同水泥一同加入，慢攪拌2min，快速攪拌2min。
（4）攪拌完畢，測定試錐下沉深度S2，按P=33.4－0.185S計(jì)算摻外加劑的水泥凈漿標(biāo)準(zhǔn)稠度用水量，即為P2.
（5）外加劑的減水率WR=（P1－P2）P1×100%，試驗(yàn)結(jié)果精確到小數(shù)點(diǎn)后1位。
（6）按測定的外加劑減水率計(jì)算摻外加劑的500g水泥的實(shí)際用水量，重復(fù)步驟（3）、（4），記下此時(shí)的用水量W1，所得的結(jié)果應(yīng)能使標(biāo)準(zhǔn)稠度用水量控制在28±2mm范圍內(nèi)。若標(biāo)準(zhǔn)稠度用水量小于28±2mm，應(yīng)適量加水。
（7）外加劑的實(shí)際減水率按公式WR=（W0－W1）/W0×100%計(jì)算。
優(yōu)點(diǎn)：
試驗(yàn)直觀性強(qiáng)，工作量小，測定結(jié)果迅速，當(dāng)外加劑對(duì)水泥不適應(yīng)的時(shí)候，應(yīng)用本方法可大大降低勞動(dòng)強(qiáng)度。本實(shí)驗(yàn)特別適用于混凝土外加劑的選擇試驗(yàn)、外加劑摻量試驗(yàn)及外加劑摻加方法試驗(yàn)。
缺點(diǎn)：
由于沒有考慮砂石的吸水率，在進(jìn)行混凝土試拌時(shí)，其減水率應(yīng)降低1%～2%。其次，由于測定水泥標(biāo)準(zhǔn)稠度的W/C，一般在0.26～0.28之間，與實(shí)際生產(chǎn)中混凝土的W/C在0.4～0.6之間有一定差別，對(duì)于某些摻混合材的水泥的測定結(jié)果有較大誤差。
-----------------------------------------
山東華偉銀凱建材科技股份有限公司，專業(yè)生產(chǎn)混凝土外加劑，產(chǎn)品質(zhì)量有保證，值得信賴。主營產(chǎn)品：聚羧酸減水劑母液,萘系高效減水劑,混凝土速凝劑,增強(qiáng)劑等。
以上文章來源于砼話。內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
