18005330808
13853319801
13853319801
聚羧酸減水劑在存儲(chǔ)過(guò)程中有一定的條件要求，若存儲(chǔ)不當(dāng)，減水劑會(huì)發(fā)霉變質(zhì)。本文研究了對(duì)于霉變聚羧酸減水劑，如何消除它的顏色與氣味、霉變減水劑對(duì)混凝土工作性能的影響以及減水劑的防腐措施，結(jié)果表明，對(duì)于已經(jīng)霉變的減水劑，可通過(guò)加入除味去臭劑、防腐劑或亞硝酸鈉等無(wú)機(jī)鹽進(jìn)行處理，對(duì)于未霉變的減水劑，可加入一定量的防腐劑防止其霉變。
當(dāng)前，第三代減水劑———聚羧酸減水劑使用廣泛，該減水劑分子結(jié)構(gòu)可設(shè)計(jì)性強(qiáng)、減水率高、坍落度經(jīng)時(shí)損失小，在不同種類的混凝土中應(yīng)用廣泛。在混凝土的配制過(guò)程中，葡萄糖酸鈉經(jīng)常作為緩凝劑來(lái)用，大量的實(shí)際應(yīng)用表明:在減水劑中加入葡萄糖酸鈉，能夠提高減水劑與水泥的適應(yīng)性、提高減水率、減小坍落度損失。但是，加入葡萄糖酸鈉的聚羧酸減水劑產(chǎn)品在溫度較高的情況下很容易變質(zhì)，儲(chǔ)存不好就會(huì)發(fā)霉、變質(zhì)，發(fā)出惡臭，給應(yīng)用工程帶來(lái)很多麻煩，情況輕者產(chǎn)品性能降低，嚴(yán)重則使產(chǎn)品功效完全喪失，但主要問(wèn)題是使聚羧酸減水劑產(chǎn)品的性能下降?？紤]到這種情況，本文對(duì)霉變聚羧酸減水劑進(jìn)行了研究，并對(duì)如何預(yù)防聚羧酸減水劑發(fā)生霉變進(jìn)行了探討。
1、實(shí)驗(yàn)部分
1.1 實(shí)驗(yàn)原料
霉變減水劑1(固含量20%，黑色發(fā)臭);霉變減水劑2(固含量20%，黃色發(fā)臭);HS－109聚羧酸減水劑(固含量40%，淺黃色透明液體)，山西山大合盛新材料股份有限公司;除味去臭劑，TCP20，北京嘉和瑞聯(lián)科技有限公司;防腐劑，上海索凱實(shí)業(yè)有限公司;引氣劑為十二烷基硫酸鈉(工業(yè)品);亞硝酸鈉(工業(yè)品);葡萄糖酸鈉(工業(yè)品);雙馬水泥P.O32.5。
1.2 霉變減水劑褪色實(shí)驗(yàn)
取三個(gè)100mL燒杯，分別加入50g霉變減水劑1，再依次加入0.05g防腐劑，0.05g除味去臭劑，0.05g亞硝酸鈉，均勻攪拌，觀察燒杯中減水劑顏色的變化。
聚羧酸減水劑使用時(shí)按表1進(jìn)行復(fù)配。
從表3可知，與摻正常減水劑的混凝土相比，摻霉變減水劑的混凝土坍落度及坍落度經(jīng)時(shí)損失都有所下降，擴(kuò)展度也變小，證明霉變減水劑對(duì)混凝土的性能有影響，而且放置時(shí)間越長(zhǎng)，性能降低越多。

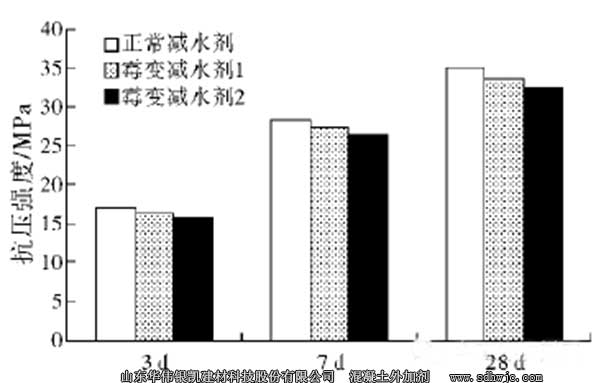

混凝土抗壓強(qiáng)度測(cè)試結(jié)果見圖1。
由圖1可知，摻霉變減水劑1和霉變減水劑2的混凝土與摻正常減水劑的混凝土抗壓強(qiáng)度相比，無(wú)論是3d、7d、28d，其抗壓強(qiáng)度都有所降低。由此看來(lái)，霉變減水劑對(duì)混凝土抗壓強(qiáng)度也有一定影響。
2.3 引起聚羧酸減水劑霉變因素的探討
2.3.1 葡萄糖酸鈉的影響
近幾年來(lái)，隨著混凝土攪拌站的不斷增多，混凝土外加劑的研究也在不斷深入，葡萄糖酸鈉的應(yīng)用也隨著不斷擴(kuò)大。在建筑行業(yè)中葡萄糖酸鈉作為緩凝劑、泵送劑，在葡萄糖酸鈉的生產(chǎn)過(guò)程中，生產(chǎn)條件如果控制不好，就會(huì)殘留葡萄糖、黑曲霉，而不合格葡萄糖酸鈉產(chǎn)品中的黑曲霉就會(huì)引起減水劑發(fā)黑，所以在外加劑的復(fù)配過(guò)程中一定要使用合格的葡萄糖酸鈉。
2.3.2微生物的影響
霉菌、細(xì)菌是主要侵襲聚合物的微生物，在適當(dāng)?shù)臏囟?、濕度條件下微生物就會(huì)在聚合物表面長(zhǎng)霉。聚合物體系中含有油脂類化合物及增塑劑，特別是含脂肪酸結(jié)構(gòu)的化合物很容易感染霉菌。葡萄糖和黑曲霉等一些微生物在不合格的葡萄糖酸鈉中就會(huì)有殘留，復(fù)配過(guò)程中加入不合格葡萄糖酸鈉就會(huì)使霉變減水劑發(fā)黑，在一定的溫度濕度下，減水劑則發(fā)黑、發(fā)臭，在復(fù)配過(guò)程中引入營(yíng)養(yǎng)物質(zhì)(如葡萄糖，蔗糖等)，這些營(yíng)養(yǎng)物質(zhì)發(fā)酵就會(huì)引起減水劑發(fā)臭。
2.3.3 溫度的影響
溫度升高，微生物的活性增大，大分子鏈的運(yùn)動(dòng)也加快，只要超過(guò)化學(xué)鍵的離解能，就會(huì)發(fā)生鏈?zhǔn)椒纸?、無(wú)規(guī)斷裂、側(cè)基分解的熱分解，使減水劑的霉變速度加快，進(jìn)而加快聚合物的劣化速度。所以，對(duì)新制備出的減水劑最好能夠盡快使用，若要存放聚羧酸減水劑，一定要選擇陰涼通風(fēng)的地方。
3、結(jié)論
溫度、濕度及復(fù)配材料等因素都會(huì)導(dǎo)致聚羧酸減水劑發(fā)生霉變，特別是在溫度較高的夏季，要使聚羧酸減水劑的保質(zhì)期延長(zhǎng)，防止減水劑發(fā)霉，可以對(duì)剛生產(chǎn)出來(lái)的減水劑加入一定量的防腐劑，要使已經(jīng)發(fā)霉的減水劑能夠正常使用，可通過(guò)加入亞硝酸鈉或除味殺菌劑來(lái)實(shí)現(xiàn)。
-------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業(yè)生產(chǎn)各種混凝土外加劑，讓您施工更輕松。主營(yíng)產(chǎn)品：混凝土液體防凍劑,聚羧酸減水劑,混凝土早強(qiáng)劑等。
以上文章來(lái)源于網(wǎng)絡(luò)。內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
