1 前言
聚羧酸減水劑作為新一代混凝土減水劑，具備超塑化、高保坍、高增強、低收縮、分子結構可設計等優(yōu)點，隨著技術升級，其價格下降，應用范圍呈爆發(fā)式發(fā)展。但在其應用過程中，也暴露出一些需要解決的問題，如對砂石含泥量敏感、泌水率不易調(diào)控等問題，本文專門就泌水指標調(diào)控提出幾種有效可行的方案。
2 混凝土泌水的形成及影響

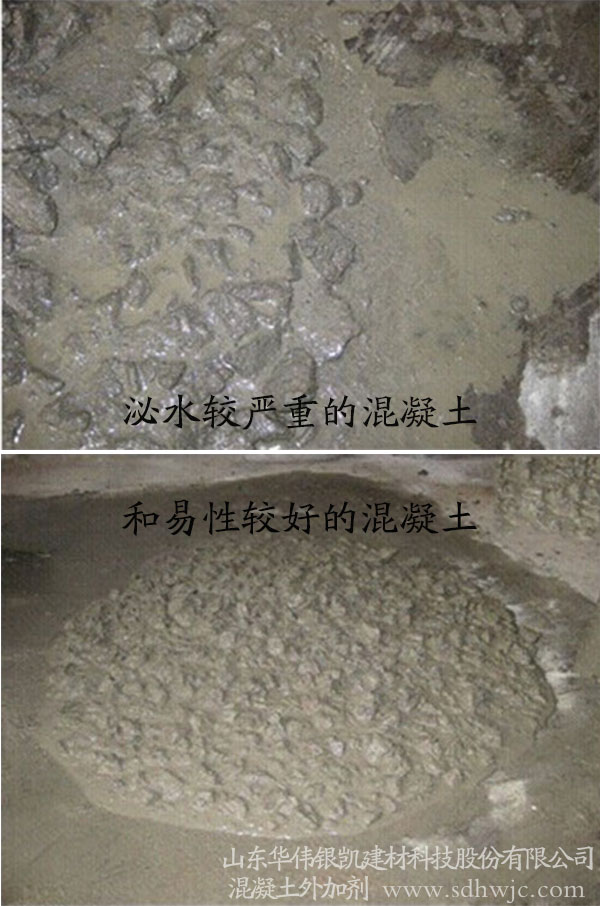

混凝土澆注與搗實后初凝前，在骨料的重力擠壓作用下，流動性較好的水泥漿和水上浮。部分水分向外上浮至混凝土上表面，產(chǎn)生泌水，同時出現(xiàn)浮漿層。
在新拌混凝土表面產(chǎn)生少量的泌水是正常的現(xiàn)象，對于新拌混凝土及硬化混凝土的質(zhì)量也沒有不利的影響[1]，適量泌水還有助于防止表面裂縫的產(chǎn)生。
3 泌水調(diào)控措施
3.1 聚羧酸減水劑分子機構設計
聚羧酸高性能減水劑可以通過不同的方式減少泌水。首先，聚羧酸減水劑在保證水泥基材料工作性的前提下減少用水量，當拌合物用水量減少時，泌水將顯著降低[2]。其次，聚羧酸減水劑具有極好的分散作用，能夠?qū)⑺囝w粒充分分散到水中，阻止較大顆粒的沉降，從而降低泌水。第三點，聚羧酸分子被吸附在水泥顆粒表面，使水泥顆粒相互排斥，減小絮結在一團的有效水泥顆粒粒徑，延緩沉降速度，減少泌水。另外一個優(yōu)勢是，聚羧酸類減水劑的分子具有很強的定制性。分子量較小時，分散性會增加，泌水稍微降低，但同時帶來的混凝土流動性損失也應在考慮范圍內(nèi)。類似于分子量對泌水的影響，聚羧酸分子中的主鏈吸附基團含量、接枝鏈密度、支鏈長短等因素對混凝土的泌水都產(chǎn)生影響。
3.2 聚羧酸減水劑中添加輔料
在聚羧酸減水劑中添加輔料，如引氣劑、消泡劑、促凝劑、緩凝劑、黏度調(diào)節(jié)劑等都能改善混凝土泌水。引氣劑能夠減小水的表面張力，引入微小氣泡。由于所帶的靜電荷極性不同，這些微小氣泡會吸附在水泥顆粒表面，吸附著氣泡的水泥顆粒的平均密度減小，降低沉降速度從而降低泌水[3]。消泡劑機理類似，作用相反。
促凝劑能夠縮短凝結時間，因而固體顆粒沉降時間也將縮短，表面泌水減少。相反地，緩凝劑會增大泌水率，因為它延長了水上升至新拌水泥漿表面的時間。
黏度調(diào)節(jié)劑用于改善拌合水的黏度，進而調(diào)節(jié)固體顆粒沉降速度，實現(xiàn)對泌水的調(diào)節(jié)。
3.3 混凝土骨料級配
適宜的骨料級配，有助于減少泌水，主要體現(xiàn)在砂率、砂的模數(shù)兩個方面。
砂率過小時，砂漿量不足，不能在粗骨料的周圍形成足夠的砂漿層起潤滑和填充作用，會降低混合物的流動性，使混凝土拌合物的粘聚性、保水性變差，使混凝土混合物顯得粗澀，粗骨料離析，水泥漿流失，水分易析出。適當增加砂率可減少泌水；反之可增加泌水。
砂的模數(shù)對泌水的影響，實際上是指骨料中最小的顆粒部分，尤其是粒徑小于0.315mm的部分，對混凝土保水性能尤為關鍵。適當降低砂的模數(shù)，或者添加適量粉砂，有助于減少混凝土泌水；反之可增加泌水。
3.4 混凝土摻合料
混凝土的泌水，實質(zhì)上可以看成是一種更細層次上的離析，水作為液相，所有的固體顆粒統(tǒng)統(tǒng)為固相，泌水的過程就是水的粘滯阻力已不足以克服水泥顆粒的重力的過程。這時考慮摻入一些較細的混合材，如較細的粉煤灰、硅灰等，由于這些材料顆粒較小，不至于與水產(chǎn)生分離，而與水均勻的混合在一起共同構成液相，增大液相粘度，以增強阻止水泥顆粒在重力作用下沉降的能力，因而可減少泌水。
3.5 水泥
水泥細度的增加對減少泌水有兩個積極作用，首先，水泥顆粒粒徑的減小意味著沉降速度減緩。另外，水泥顆粒越細，比表面積越大，與水反應的速度加快，黏度增大，系統(tǒng)凝結和硬化也將加快，因此導致固體顆粒沉降的有效時間減少，進而使泌水量減少。
水泥摻合料的品種不同，也會導致泌水率的差異，這一點與混凝土中摻合料的作用相同，此處不再贅述。
4 綜述
混凝土的泌水是把雙刃劍，只有控制適宜的泌水率，才能保障混凝土的順利澆筑和硬化后的各項指標。泌水指標受減水劑、摻合料、水泥、骨料及氣溫、配合比、施工方法等多種因素的影響，實踐證實，文中幾種對泌水的調(diào)控措施是可行有效的。在發(fā)現(xiàn)混凝土泌水率過高或過低時，上下游各相關單位包括施工方、混凝土公司、原材料供應商尤其是外加劑廠家及時采取措施，選用一種或多種方案，控制泌水率在合理范圍，有助于消除工程隱患，確保工程質(zhì)量。
參考文獻：
[1] 錢覺時.建筑材料學[M].武漢理工大學出版社,2007:185.
[2] GB8076-2008.混凝土外加劑[Z].
[3] 文梓蕓,錢春香,楊長輝.混凝土工程與技術[M].武漢理工大學出版社,2004:31.
-------------------------------------
山東華偉銀凱建材科技股份有限公司，集混凝土外加劑產(chǎn)品研發(fā)、生產(chǎn)、銷售一體的專業(yè)化新型建材企業(yè)，產(chǎn)品質(zhì)量有保證，值得信賴。主營產(chǎn)品：聚羧酸系減水劑,增強劑,速凝劑,增效劑等。
以上信息來源于網(wǎng)絡，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
