18005330808
13853319801
13853319801
目前，市場上的混凝土有多種，不同的工程對混凝土性能的要求也有一定的差異，例如在海工建筑中，混凝土的抗?jié)B性能將作為混凝土性能好壞的一個重要指標(biāo)。混凝土抗?jié)B性高低影響液體（或氣體）侵入的速率，而有害的液體或氣體滲入混凝土內(nèi)部后，將于混凝土組成成分發(fā)生一系列物理化學(xué)和力學(xué)作用。抗?jié)B性是提高和保證耐久性首先要控制的主要性能。混凝土抗?jié)B性主要有三種，即透水性、透氣性和抗氯離子抗?jié)B性。目前以透水性抗?jié)B標(biāo)號作為抗?jié)B的指標(biāo)，其優(yōu)點是簡單、直觀，但對長齡期抗?jié)B性較高的混凝土不適用，沒有時間概念，有時會引起誤會。例如，抗?jié)B標(biāo)號為P8的混凝土，并不是在0.8MPa水壓下長期不透水，如果結(jié)構(gòu)物厚度大于且水壓作用時間較長，最后還是會透水的。
一、影響混凝土抗?jié)B性的因素
影響混凝土抗?jié)B性的因素一方面來自混凝土配合比、礦物摻合料、引氣劑以及養(yǎng)護措施等，另一方面混凝土硬化后的孔隙率和孔徑大小也對抗?jié)B性有影響。
（1）骨料
混凝土骨料的加入會切斷混凝土漿體孔隙連通的路徑，從而降低混凝土的抗?jié)B性。另外，骨料的尺寸對混凝土抗?jié)B性也有影響，粒徑小于20mm時，混凝土內(nèi)部形成的缺陷較小，對滲氣性沒有明顯的影響，骨料粒徑大于20mm時，骨料界面形成的缺陷增加，固化漿體與骨料界面性能下降嚴(yán)重，混凝土抗?jié)B性降低。
（2）水膠比
水膠比的大小直接影響水化產(chǎn)物的空隙率，對混凝土抗?jié)B性產(chǎn)生重要影響。水膠比越大，混凝土硬化后內(nèi)部孔隙率越大，抗?jié)B性越大當(dāng)水膠比超過0.55時，混凝土抗?jié)B性急劇增大；當(dāng)水膠比小于0.4時，混凝土抗?jié)B性迅速降低，幾乎不滲透。
（3）摻合料
混凝土的摻合料通過火山灰效應(yīng)、二次水化反應(yīng)、填塞效應(yīng)等效應(yīng)改變混凝土的滲透特征。粉煤灰活性較低，漿體中水化產(chǎn)物不夠，存在較多孔隙，前期混凝土的抗?jié)B性能不如礦粉，而后期粉煤灰的火山灰效應(yīng)逐漸顯現(xiàn)，改善了混凝土的孔隙結(jié)構(gòu)，從而改善了混凝土的抗?jié)B性。研究表明當(dāng)混凝土的粉煤灰含量由20%、30%、40%提升到50%，養(yǎng)護56d和90d的混凝土的氣體抗?jié)B性逐漸降低，但對于僅養(yǎng)護28d、摻雜30%和40%粉煤灰含量的混凝土抗?jié)B性呈現(xiàn)增大趨勢，其原因應(yīng)該同樣是前期粉煤灰尚未進行二次水化。
（4）孔隙率、孔隙直徑
混凝土是多尺度、多組分的多孔介質(zhì)材料，而混凝土滲透的本質(zhì)就是流體通過混凝土的多尺度、多組分孔隙結(jié)構(gòu)，因此，混凝土的滲透特征與混凝土的孔隙率、孔隙直徑等孔隙特征密切相關(guān)，混凝土的抗?jié)B性隨著孔隙率和孔隙半徑的逐漸提高而增大。
二、提高混凝土抗抗?jié)B性的措施
提高混凝土抗?jié)B性的措施主要從原材料選擇、配合比設(shè)計和混凝土澆筑后的養(yǎng)護上進行改善。

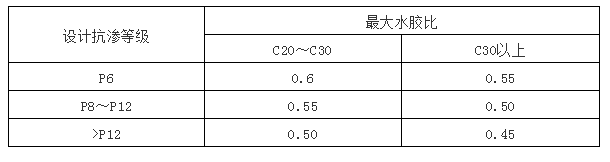

選用硅酸鹽水泥，細(xì)顆粒含量高的水泥可以提高混凝土抗?jié)B性，但水泥細(xì)度過大會增加用水量，造成抗裂性下降。選用級配良好的砂石骨料，石子粒徑小于25mm，含泥量小于1%，砂采用中粗砂、含泥量小于3%。選用質(zhì)量優(yōu)良的礦物摻合料和外加劑，如粉煤灰不應(yīng)低于II級。膠凝材料用量不低于320kg/m3，砂率35%～45%，其中水膠比對混凝土抗?jié)B性影響最大，水膠比越大，混凝土抗?jié)B性能越差。水膠比滿足表1要求。
--------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業(yè)生產(chǎn)各種混凝土外加劑，讓您施工更輕松。主營產(chǎn)品：混凝土防凍劑,防凍型聚羧酸減水劑,混凝土增強劑等。
以上文章來源于網(wǎng)絡(luò)。內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號
