混凝土外加劑的種類、摻合料摻量以及水膠比是影響混凝土強度的三個重要因素，本文的作者旨在通過實驗來分析不同水膠比以及摻合料摻量對混凝土抗壓強度的影響，為各位砼友提供參考依據。
一、原材料
某品牌42.5等級水泥、礦粉、粉煤灰、碎石、砂子、聚羧酸高性能減水劑、自來水，所有原材料經檢驗符合相關標準要求。
二、試驗方案

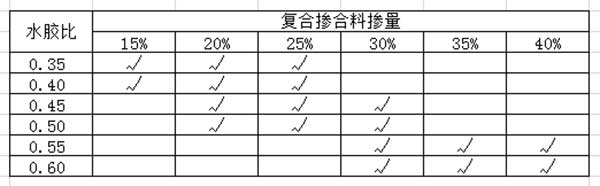

礦粉與粉煤灰按1:1比例摻入（以下稱為復合摻合料），在原有試驗基礎上，添加同一比例的減水劑，用以研究外加劑對混凝土強度的影響。

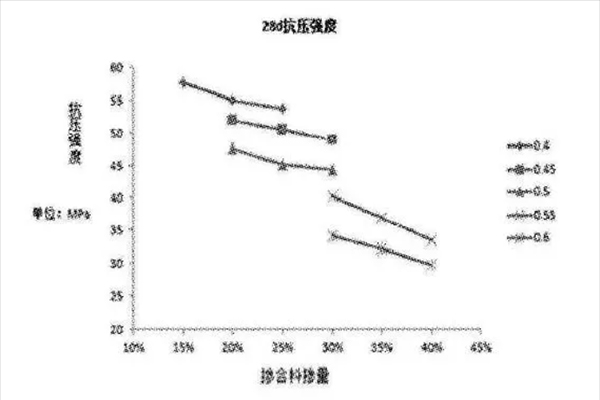

三、數據結果 1.低標號混凝土7d強度能夠達到28d強度的65%左右，高標號混凝土7d強度能夠達到28d強度的80%左右。對于同一摻量的混凝土，混凝土的抗壓強度隨著水膠比的增大是逐漸減小的；對于同一水膠比的混凝土，混凝土的抗壓強度隨著摻合料的增加時呈下降趨勢。對于水膠比為0.4、0.5的混凝土，混凝土強度從摻合料摻量15%到20%的降低速率高于從20%到25%的速率，其他水膠比的混凝土強度下降速率基本一致。小標號混凝土強度的下降速率要高于大標號混凝土的下降速率。
2.摻加聚羧酸高性能減水劑的混凝土強度高于同水膠比的不摻加外加劑的混凝土強度，同摻加外加劑的混凝土強度相似，混凝土強度隨著摻合料的增加呈遞減狀態，強度低的混凝土隨著摻合料的降低的速率明顯高于強度較高的混凝土，混凝土的降低趨勢基本一致，呈直線狀態遞減。外加劑的摻加對混凝土強度的提高具有一定的作用。比較摻加外加劑和不摻加外加劑的混凝土強度的趨勢圖，混凝土中外加劑的摻入對混凝土強度增長或降低速率并沒有太大的影響。比較同摻量和相同水膠比的混凝土強度摻加外加劑的混凝土強度高于不摻加外加劑強度的3MPa～5MPa左右，外加劑對強度較高的混凝土的提高程度高于強度較低的混凝土，隨著混凝土強度的降低，外加劑對混凝土強度的提高程度是逐漸減小的。
-----------------------
山東華偉銀凱建材科技股份有限公司，專注混凝土外加劑研發、生產，“華偉”商標-山東著名商標。
以上數據來源于網絡，僅供砼友參考學習之用。如有問題，請聯系我們，謝謝！
