18005330808
13853319801
13853319801
混凝土的養(yǎng)護(hù)，是混凝土在施工過(guò)程中極其重要的組成部分，直接關(guān)系到整個(gè)工程施工質(zhì)量的好壞。當(dāng)前經(jīng)濟(jì)發(fā)展越來(lái)越快，建筑工程也日趨發(fā)達(dá)，對(duì)混凝土的需求量也越來(lái)越多，所以，混凝土的養(yǎng)護(hù)工程無(wú)疑是當(dāng)下比較迫切的一件事情。
為了工程質(zhì)量能過(guò)關(guān)，我們必須要時(shí)刻關(guān)注混凝土的養(yǎng)護(hù)問(wèn)題。混凝土澆搗后，之所以能逐漸凝結(jié)硬化，主要是因?yàn)樗嗨饔玫慕Y(jié)果，而水化作用則需要適當(dāng)?shù)臏囟群蜐穸葪l件，因此為了保證混凝土有適宜的硬化條件，使其強(qiáng)度不斷增長(zhǎng)，必須對(duì)混凝土進(jìn)行養(yǎng)護(hù)。
一、混凝土養(yǎng)護(hù)注意事項(xiàng)
（1）混凝土澆筑完畢后12h應(yīng)加以覆蓋并澆水養(yǎng)護(hù)。干硬性的混凝土應(yīng)在澆筑完畢后立即養(yǎng)護(hù)?；炷帘砻鎽?yīng)覆蓋吸水能力強(qiáng)的材料。如麻袋、草席等。
（2）灑水養(yǎng)護(hù)的期限與水泥品種有關(guān)。普通硅酸鹽水泥和礦渣硅酸鹽水泥拌制的混凝土，不少于7d，火山灰質(zhì)硅酸鹽水泥和粉煤灰硅酸鹽水泥拌制的混凝土不少于14d；摻用緩凝型外加劑或有抗?jié)B要求的混凝土不少于14d。
?。?）養(yǎng)護(hù)澆水的次數(shù)應(yīng)能保持混凝土表面處于濕潤(rùn)狀態(tài)。水化初期，水泥化學(xué)反應(yīng)充分，可增加澆水次數(shù)。氣溫在15°C左右時(shí)每天澆水次數(shù)2～4次，氣溫升高根據(jù)情況適當(dāng)增加澆水次數(shù)。用水應(yīng)與混凝土攪拌用水一致，在平均氣溫低于5°C時(shí)不宜澆水養(yǎng)護(hù)。

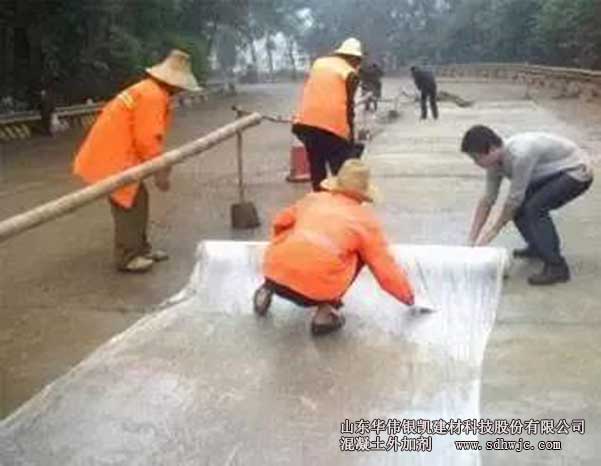

采用塑料薄膜養(yǎng)護(hù)時(shí)將混凝土外露部分全部用塑料布覆蓋嚴(yán)密，保證塑料布內(nèi)有凝結(jié)水，達(dá)到濕潤(rùn)養(yǎng)護(hù)的目的。在缺水地區(qū)及不易進(jìn)行澆水養(yǎng)護(hù)的高大建筑物可采用噴灑塑料薄膜養(yǎng)生液進(jìn)行養(yǎng)護(hù)。即將養(yǎng)生液用噴槍噴灑在混凝土表面上，溶液揮發(fā)后在混凝土表面形成一層塑料薄膜，使混凝土與空氣隔絕，阻止其中水分的蒸發(fā)，以保證水化作用的正常進(jìn)行。
一般在混凝土澆完后2～4h，而泌水剛好失散，不見(jiàn)浮水，用手指輕按無(wú)指印時(shí)，即可噴灑薄膜養(yǎng)生液。在混凝土強(qiáng)度未達(dá)到1.2MPa以前不準(zhǔn)上人行走，一般宜用65°C左右的溫度蒸養(yǎng)。混凝土在較高溫度和濕度條件下，可迅速達(dá)到要求的強(qiáng)度。施工現(xiàn)場(chǎng)由于條件限制，現(xiàn)澆預(yù)制構(gòu)件一般可采用臨時(shí)性地面或地下的養(yǎng)護(hù)坑，上蓋養(yǎng)護(hù)罩或用簡(jiǎn)易的帆布、油布覆蓋。
二、混凝土不同環(huán)境下的養(yǎng)護(hù)
1、做好一般環(huán)境下的養(yǎng)護(hù)
在一般的環(huán)境中，混凝土的溫度一般在10℃-20℃，這一溫度有利于濕度的保持，相比較下也是橋梁結(jié)構(gòu)的最好施工階段。在這一溫度下養(yǎng)護(hù)工作中的保溫、保濕很容易做到。通常我們用兩種方法來(lái)實(shí)施：一是采用不同的材料覆蓋需要保養(yǎng)的成型結(jié)構(gòu)物，如果混凝土表面對(duì)光潔度有較高要求的，就要用較為特殊的材料，同時(shí)也可以給成型結(jié)構(gòu)物灑水來(lái)保持適度。如立柱、防撞墻等就要使用吸水性較好的土工布覆蓋。在混凝土保護(hù)上還要有一定的制度，安排特定人員按時(shí)執(zhí)行。保證混凝土在未拆之前的濕度、溫度。

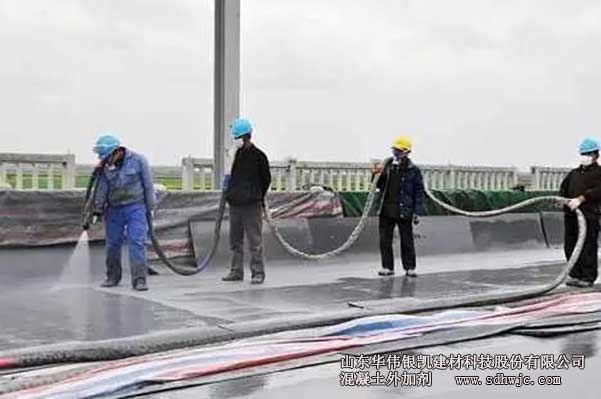

另外還要注意灑水的方法，不可以直接沖刷、形成水流，以防混凝土脫落，正確應(yīng)該是用噴霧器連續(xù)噴霧，使水給混凝土造不成水壓。二是對(duì)于那些難以覆蓋的成型結(jié)構(gòu)物可以使用養(yǎng)護(hù)劑。噴養(yǎng)護(hù)劑這是一種較為科學(xué)、實(shí)用的一種方法。它的原理是利用養(yǎng)護(hù)劑在混凝土表面形成的一層防護(hù)膜，從而避免水分的蒸發(fā)，讓混凝土內(nèi)部拌和水進(jìn)行自我養(yǎng)護(hù)。在噴灑養(yǎng)護(hù)劑時(shí)，一定使混凝土表面覆蓋完全，可以橫縱交錯(cuò)的噴灑。另外需要注意的是：使用養(yǎng)護(hù)劑要在一個(gè)養(yǎng)護(hù)溫度的保證的前提下。
2、在寒冷季節(jié)的混凝土養(yǎng)護(hù)
混凝土的成型最好溫度在10℃-20℃，若是剛澆筑完的混凝土位于低于5℃環(huán)境下，就會(huì)出現(xiàn)混凝土受凍，受凍會(huì)使它的水化作用停止，混凝土表面變酥，失去強(qiáng)度，嚴(yán)重的還會(huì)出現(xiàn)裂縫，溫度回升，其惡化的程度也不會(huì)恢復(fù)。因此在寒冷環(huán)境下的混凝土養(yǎng)護(hù)，我們?cè)撊绾巫瞿兀?/span>
（1）蓄熱法。蓄熱法是利用原材料預(yù)熱的熱量及水泥水化熱，在混凝土外圍用保溫材料嚴(yán)密覆蓋，延緩混凝土的冷卻速度，并在冷卻過(guò)程中逐漸硬化，是混凝土能在正常溫度條件下達(dá)到受凍條件下達(dá)到受凍臨界強(qiáng)度的一種施工方法。
?。?）摻外加劑法。此法是在混凝土拌制時(shí)摻加適量的外加劑，使混凝土強(qiáng)度迅速增長(zhǎng)，在凍結(jié)前達(dá)到要求的臨界強(qiáng)度，或者降低冰點(diǎn)，使混凝土在負(fù)溫下能夠凝結(jié)、硬化的方法。
（3）電熱法。電熱法是將電能轉(zhuǎn)換為熱能來(lái)加熱養(yǎng)護(hù)混凝土的方法，屬于干熱高溫養(yǎng)護(hù)。
（4）暖棚法。暖棚法是在所要養(yǎng)護(hù)的結(jié)構(gòu)或構(gòu)件周圍用保溫材料搭設(shè)暖棚，在棚內(nèi)以生火爐、熱風(fēng)機(jī)供熱、蒸汽管供熱等形式來(lái)采暖的方法。
3、在高溫干燥的環(huán)境下的保護(hù)
水分在干燥高溫的條件極易容易揮發(fā)，混凝土如果失水過(guò)多，其表面曾混凝土強(qiáng)度很容易降低，這時(shí)容易出現(xiàn)干縮裂縫，這主要是混凝土的早凝產(chǎn)生的塑性裂縫。特別是在夏天進(jìn)行混凝土施工時(shí)，如果養(yǎng)護(hù)的方法措施不當(dāng)，像這樣的早凝、塑性裂縫、混凝土強(qiáng)度降低和耐久性下降等現(xiàn)象會(huì)頻頻出現(xiàn)，不僅僅影響施工進(jìn)度，重要的是這樣成型結(jié)構(gòu)物的整體質(zhì)量得不到保障。
因此在干燥高溫的條件下施工必要及時(shí)的養(yǎng)護(hù)至關(guān)重要。具體做法如下：一是可以在夜間作業(yè)避免了太陽(yáng)的直射，根據(jù)時(shí)間調(diào)整混凝土配比，到了白天我們要給混凝土的模版降溫，如果模版的過(guò)高水分流失嚴(yán)重，出現(xiàn)混凝土砂化現(xiàn)象。二是做好混凝土的配比，經(jīng)常灑水保持混凝土表面的濕潤(rùn)，這是一種最簡(jiǎn)單的方法。如果某些建筑物不適宜灑水，我們可以用土工布嚴(yán)密包裹。保持土工布表面濕潤(rùn)即可?？傊@種環(huán)境下的混凝土保護(hù)重點(diǎn)就是保濕。
---------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業(yè)生產(chǎn)各種混凝土外加劑，讓您施工更輕松。主營(yíng)產(chǎn)品：混凝土減水劑,萘系減水劑,混凝土增強(qiáng)劑等。
以上文章來(lái)源于網(wǎng)絡(luò)。內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
