18005330808
13853319801
13853319801
在現代混凝土施工中，會有很多混凝土工程進行冬季施工混凝土工程的冬期施工和常溫施工不同，由于自然氣溫已降低到0℃以下，從整個施工過程的各個環節，都要采取相應的保溫、防風、防失水等措施，盡量給混凝土創造正溫養護環境，使混凝土能不斷凝結、硬化、增長強度。然而在寒冷地區進行混凝土冬期施工，由于各種因素影響，欲使混凝土完全不受凍，是不現實也是不經濟的。因為這要增加許多防護措施，而且要拖長工期。因此設想作出一些規定，在一定條件下允許混凝土早期受凍，而不致損害混凝土各項性能，滿足設計和使用要求。
1混凝土早期受凍害

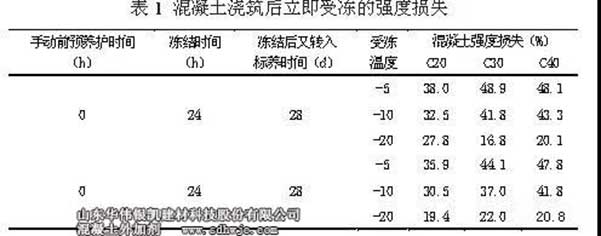

混凝土早期受凍害是指混凝土澆筑后，在養護硬化期間受凍，它能損害混凝土的一系列性能。這種凍害主要是由于施工方法選擇不當、施工人員技術水平不高或不負責任而造成的。它可使混凝土的一系列物理、力學性能降低，達不到設計要求，影響工程應用，降低耐久性，甚至造成返工。其中影響最大的是混凝土的抗壓強度(見表1）。
由表1可見，普通混凝土澆筑后，如未經適當養護而早期受凍，其強度損失很大，不論何種強度等級的混凝土，其強度損失最大可達50％；溫度不太低時損失反而大。可見若使混凝土澆筑后，在受凍前有一定的預養護期，達到一定的早期強度而暫時抵抗凍害，其后期強度可大為減少，這個早期強度就是混凝早期受凍臨界強度。
2混凝土早期受凍臨界強度

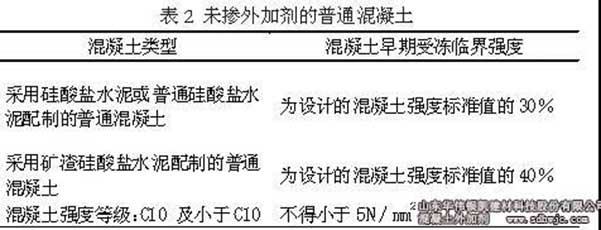

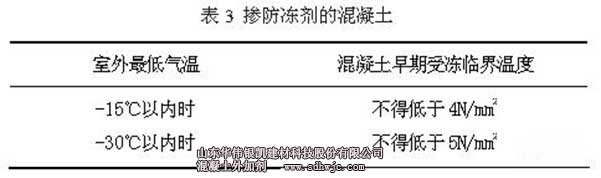

混凝土早期受凍臨界強度是指冬期澆筑的混凝土在受凍以前必須達到的最低強度。即新澆混凝土在受凍以前達到某一初始強度值，然后遭到凍結，當恢復正溫養護后，混凝土強度仍會繼續增長，經28d標準養護，其后期強度可達設計標準值的95％。根據《建筑工程冬期施工規程》（JGJl04），早期受凍臨界強度分為未摻外加劑的普通混凝土和摻外加劑的混凝土兩種。見表2、表3。
混凝土早期受凍臨界強度是保證混凝土冬期施工質量的一個重要指標。因為新澆筑的混凝土，在未達到臨界強度時受凍，其后期強度及其它一系列物理力學性能都將受到損害，所以在確定混凝土早期受凍臨界強度時應注意以下幾個問題：
1）在施工時，有時施工人員為了保證混凝土能達到設計強度，采取混凝土強度等級提高一級來求得保證。這時在確定混凝土臨界強度時，就不能用原來的設計強度等級來計算，而是應當按實際澆筑的混凝土強度等級，即提高了一級后的強度等級來確定。例如：設計圖紙上規定的是C20級混凝土，施工時試驗室下達的配合比是按C30級下達，則應當按C30級混凝土來計算臨界強度進行控制。
2）未摻外加劑的普通混凝土和摻外加劑的混凝土的臨界強度的確定是有區別的。未摻外加劑的普通混凝土的受凍溫度是0℃，而摻外加劑的混凝土的受凍溫度是所摻外加劑的設計規定溫度。例如：某外加劑規定的設計溫度是-10℃，那么使用這一外加劑的混凝土當溫度降低到-10℃前，必須達到4N/mm2，而后方允許溫度低于-10℃養護。否則混凝土將遭到凍害，導致強度損失。
3）混凝土的臨界強度值是在其強度等級為C10～C40，水灰比在0.4～0.6范圍內的普通混凝土。而對于C40以上的高強或高性能混凝土，由于水灰比很小，水泥用量較大，水泥的水化反應、孔結構的形成及混凝土受凍破壞過程等都很復雜，其臨界值尚需進一步試驗確定。
3結論
東北地區冬期施工長達3～6個月，工程所占比重最高可達30％。由于冬期施工長，在這個季節進行施工的工程，如選擇方法不佳，措施不當，極易出現工程質量事故，浪費資金，拖延工期。而在整個混凝土工程施工中，混凝土強度的確定及控制，是保證工程質量的重要措施，其中早期受凍臨界強度又是保證混凝土工程質量的重要前提，只有早期受凍臨界強度保證了，才能保證混凝土早期不受凍害，才能保證混凝土后期強度繼續發展，就可以避免在冬期施工過程中，由于混凝土質量出現的工程事故。
--------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業生產各種混凝土外加劑，讓您施工更輕松。主營產品：混凝土減水劑,萘系減水劑,混凝土增強劑等。
以上文章來源于網絡。內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
