18005330808
13853319801
13853319801

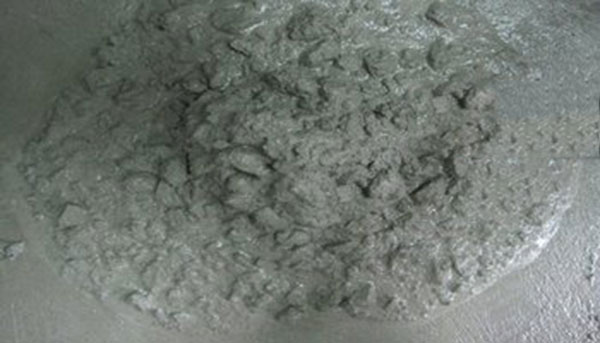

聚羧酸減水劑是以羧酸基物質(zhì)接枝高分子聚合物為主體的水溶性復合減水劑，能有效改善混凝土各種性能，提高混凝土強度、抗?jié)B、抗碳化、抗收縮及耐久性。但在實際使用過程中，由于受多種因素影響，摻入聚羧酸減水劑的混凝土往往會出現(xiàn)滯后、泌水等現(xiàn)象，嚴重影響施工。
原因主要有以下幾種：
（1）聚羧酸減水劑超量使用
聚羧酸減水劑適當摻量可以有效改善混凝土坍落度，但摻量過大，減水率過高（接近極限摻量時，減水率超過40%），分散能力過強，會明顯降低混凝土粘聚性，使較多自由水被釋放出來，增大混凝土泌水的可能性。尤其是使用緩釋保坍型聚羧酸減水劑，摻量過大容易造成混凝土滯后泌水，嚴重時造成離析。因此，使用前應先進行經(jīng)時試驗，觀察混凝土狀態(tài)變化情況。
（2）聚羧酸減水劑對環(huán)境溫度較敏感，且具有緩釋性
與其他減水劑相比，聚羧酸減水劑的減水性能與保坍性能受溫度影響較大。夏季氣溫較高時，保坍性能好的聚羧酸減水劑，遇到氣溫突然降低時，有可能出現(xiàn)坍落度“倒大”現(xiàn)象。因此，當氣溫突然降低時，應先對原來的聚羧酸減水劑進行試驗后再使用，生產(chǎn)時適當延長攪拌時間，使聚羧酸減水劑完全分散釋放出來，以免后期由于緩慢釋放而發(fā)揮作用，導致混凝土保水性變差，水分析出。
（3）二次添加聚羧酸減水劑調(diào)整坍落度
混凝土澆筑前，當發(fā)現(xiàn)混凝土拌合物工作性不符合施工要求時，常通過向混凝土攪拌車內(nèi)加入聚羧酸減水劑調(diào)節(jié)混凝土工作性。但二次添加調(diào)整時，有時不能合理把握使用量，超過理論要求的減水劑摻量時，過多的減水劑在混凝土澆筑后仍然發(fā)揮作用，使混凝土中部分水分析出。因此，使用二次添加減水劑調(diào)整混凝土工作性時，應根據(jù)混凝土數(shù)量的多少，分次添加，加強攪拌，確保攪拌均勻，添加量可控。
（4）聚羧酸減水劑復配時，緩凝劑使用不當
為使混凝土獲得良好的保坍性能，在復配減水劑時往往添加一定量的緩凝組分。緩凝組分用量過大，或溫度較好時復配的聚羧酸減水劑遇到溫度突然降低時，過多的緩凝組分就會使水泥水化減緩，造成混凝土泌水，因此使用時應注意緩凝組分對混凝土泌水的影響，尤其是在晝夜溫差大的春秋季節(jié)，更應該注意緩凝劑的用量，防止在混凝土凝結(jié)過程中水分緩慢上浮，骨料下沉，使混凝土滯后泌水。
（5）水泥與聚羧酸減水劑的相容性
混凝土組分復雜，各組分之間易產(chǎn)生不協(xié)調(diào)的化學變化。若水泥與聚羧酸減水劑相容性差，則會增大減水劑的飽和摻量，多余的減水劑會延長混凝土初凝時間，同時使混凝土中的自由水析出。此外，當水泥中的可溶性堿偏低時，水泥水化速度變慢，也常常出現(xiàn)滯后泌水現(xiàn)象。
此外，在混凝土實際生產(chǎn)過程中，經(jīng)常會遇到砂石骨料質(zhì)量波動的情況，如含泥量變多或變少、含水率變大或變小、骨料級配差等，均會造成混凝土發(fā)生泌水甚至離析。
--------------------------------------------
山東華偉銀凱建材科技股份有限公司，專門從事混凝土外加劑的研制與開發(fā)，質(zhì)量可靠、性能優(yōu)異，您可放心購買。主營產(chǎn)品：聚羧酸高性能減水劑、混凝土高效減水劑、增強劑、速凝劑等。
以上信息來源于網(wǎng)絡，內(nèi)容有調(diào)整，旨在傳播與分享，如有侵權(quán)，請直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號
