18005330808
13853319801
13853319801

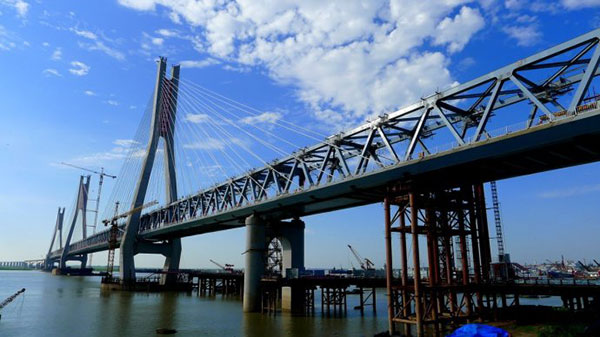

蒙華鐵路洞庭湖特大橋自完成鋼-超高性能混凝土組合橋面鋪裝后，創下世界紀錄，成為世界首座三塔鐵路斜拉橋。洞庭湖大橋主橋橋面總鋪裝面積約11971m2，主要采用了超高性能混凝土、普通鋼筋、ML15剪力釘和環氧富鋅防銹漆等材料。此次施工共計歷時45天，為后續道砟鋪設和T梁過橋工作贏得了寶貴的時間。
超高性能混凝土，簡稱UHPC，是一種創新型的水泥基復合材料，具有超高的強度、韌性和耐久性。經試驗證明，其抗折強度是普通C50混凝土的3倍，縮變下降50%，經歷700次凍融循環后仍然完好無損，被稱為“永不開裂”的混凝土。此次在洞庭湖大橋主橋橋面鋪裝中的成功應用，標志著UHPC鐵路鋼橋橋面防水施工工藝的成熟。
超高性能混凝土與其他混凝土相比，在原材料選擇方面有很大不同。主要表現為以下幾個方面：
（1）膠凝材料方面：UHPC水膠比很低，一般在0.14-0.27之間，水泥用量較大，一般在700-1010Kg/m3左右；使用顆粒粒徑較小、呈球形的硅灰。根據相關資料，UHPC中硅灰與水泥的質量比約為1:4，在此比例下，水泥完全水化所產生的氫氧化鈣能夠被硅灰的火山灰反應完全消耗掉。
（2）骨料方面：UHPC不使用粗骨料，同時在細骨料方面選取與漿體力學性質相近的石英砂。這樣，沒有粗骨料的骨架限制作用，可以大幅度減少由于收縮導致的漿體與骨料界面間的孔隙及微裂縫。
（3）外加劑方面：UHPC能獲得超低的水膠比及孔隙率，離不開混凝土外加劑技術的支持。萘系等傳統減水劑由于技術性能的局限性，越來越不能滿足工程需要，而聚羧酸減水劑作為備受關注的新一代高性能減水劑，使超低水膠比的獲得成為了現實。山東華偉銀凱聚羧酸減水劑減水率可達25%-40%以上，保坍性能優異，還能有效改善混凝土和易性，賦予混凝土較高的強度及優良的耐久性，適用于各種高強、高性能混凝土的配制。此外，常用的外加劑還有消泡劑、減縮劑等。
除了以上幾個方面外，UHPC在配制過程中還必須要加入纖維，如鋼纖維或復合有機纖維等，主要是作為增強、增韌和抗裂材料。
其實，蒙華鐵路洞庭湖特大橋并不是鋼-超高性能混凝土組合橋面的最早應用。早在2016年，新型超高性能混凝土就在太原攝樂大橋上橋面鋪裝過半，之后，曾多次應用于不同橋梁的修補加固。超高性能混凝土及鋼-超高性能混凝土組合橋面的出現，不僅徹底解決了大跨徑鋼橋面鋪裝出現橋面板疲勞開裂及鋪裝層破壞兩大世界性技術難題，而且將是混凝土發展史上又一重要轉折點，將有力推動橋梁技術的進步。
--------------------------------
山東華偉銀凱建材科技股份有限公司，科技創造未來，讓混凝土施工可以更輕松。主營產品：聚羧酸高性能減水劑、混凝土高效減水劑、增強劑、速凝劑等。
以上信息來源于網絡，內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
