18005330808
13853319801
13853319801
一、混凝土減水劑作用原理
1、分散作用
由于水泥顆粒分子引力作用，水泥加水拌合后，在水泥顆粒之中包裹了10～30%的拌合水，形成水泥漿絮凝結構，影響了混凝土拌合物的流動性，不能自由參與流動和潤滑作用。由于水泥顆粒表面能夠被減水劑分子定向吸附，當加入混凝土減水劑后，使水泥顆粒表面形成靜電排斥作用，促使水泥顆粒相互分散，帶有同一種電荷，使絮凝結構破壞，釋放出被包裹的部分水，這部分水釋放后能夠自由參與流動，從而有效地增加混凝土的流動性。
2、潤滑作用
減水劑中的強親水基能夠使很好地吸附混凝土顆粒表面形成吸附膜能，這一吸附膜能夠很好地與水分子形成一層穩定的具有潤滑功能的溶劑化水膜，因此，減水劑又能使混凝土流動性進一步提高，有效降低水泥顆粒間的滑動阻力。
3、空間位阻作用
減水劑結構中的具有親水性聚醚側鏈，它作用于混凝土結構縫隙的水溶液中，形成有一定厚度的、吸附于水泥顆粒表面的立體性親水吸附層。當水泥顆粒靠近時，在水泥顆粒間產生空間位阻作用，吸附層開始重疊，重疊越多，阻礙水泥顆粒間凝聚的作用也越大，空間位阻斥力越大，從而能夠很好保持混凝土的坍落度。
4、接枝共聚支鏈的緩釋作用
新型減水劑在制備過程中，例如聚羧酸減水劑，接枝上一些支鏈在減水劑的分子上，該支鏈在高堿度的水泥水化環境中，不僅可以被慢慢被切斷，釋放出具有分數作用的多羧酸，而且可提供空間位阻效應，這樣就可提高水泥粒子的分散效果，控制坍落度損失。

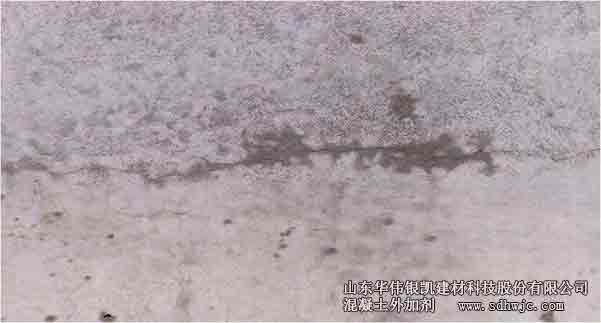

二、減水劑對混凝土收縮和裂縫的負影響
減水劑特性直接影響混凝土的收縮性能，在混凝土坍落度相同條件下，加減水劑的混凝土收縮率要比不加減水劑的混凝土高35%左右，因此，更易造成混凝土裂縫產生。原因如下：
1、減水效果對混凝土原材料和配合比的依賴性大
混凝土減水率是一個十分嚴格的定義，但卻會被經常造成誤會，在很多不同場合，人們總是借用減水率來表示產品的減水效果。在較低摻量下，以聚羧酸減水劑為例，其已經被證實減水率比其它品種減水劑大得多，具有較好減水效果。但必須注意的是，聚羧酸減水劑與其它減水劑相比，其減水效果受試驗條件的影響更大。
在聚羧酸減水劑的塑化效果影響因素中，混凝土中集料的砂率、顆粒級配的影響也較大。聚羧酸減水劑的塑化效果與萘系等其它高效減水劑相比，其受細集料含泥量影響很大。
2、減水效果對減水劑摻量的依賴性很大
一般情況下，隨減水劑摻量增加，混凝土減水率也隨之增大，尤其是聚羧酸系減水劑，摻量大小直接影響減水效果。但在實際應用中存在例外，即到了一定摻量后，減水效果隨著摻量增加反而“降低”，這是因為此時混凝土拌合料板結，混凝土出現嚴重的泌水現象，坍落度法已經不能再表示其流動性。
3、配制的凝土拌合物性能對用水量十分敏感
混凝土拌合物性能的指標通常反映在保水性、粘聚性、流動性等方面。使用聚羧酸系減水劑配制的混凝土并不總是完全滿足使用要求，配制的凝土拌合物的性能對用水量十分敏感，經常會出現一些問題。所以在實際試驗時，目前描述混凝土拌合物性能時通常還用一些術語來形象地表示，例如嚴重泌水離析起堆扒底、嚴重露石起堆等。
--------------------------------------------------
山東華偉銀凱建材科技股份有限公司，專業生產混凝土外加劑，產品質量有保證，值得信賴。主營產品：聚羧酸減水劑,萘系減水劑,速凝劑等。
以上文章來源于網絡。內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
