18005330808
13853319801
13853319801
特點：在普通混凝土中，砂率對混凝土和易性的影響較大(尤其是高水灰比時，對低水灰比的影響很小)；砂率對普通混凝土強度的影響很小，但對高性能混凝土強度的影響比普通混凝土顯著。一般，砂子細了要降低砂率，砂子粗了反而要提高砂率。這是因為砂子越細、砂子的表面積越大、需要包裹砂子的水泥用量越大，所以要降低砂率，才能保證混凝土的強度及和易性，反之砂子粗了要提高砂率來保證混凝土的和易性。砂率的選擇一般要通過試驗確定。
根據(jù)初步計算配合比配成混凝土拌合物，先測定混凝土坍落度，同時觀察粘聚性和保水性。如不符合要求，按下列原則進行調(diào)整：
1.當坍落度小于設(shè)計要求時，可在保持水灰比不變的情況下，增加用水量和相應(yīng)的水泥用量（水泥漿）。
2.當坍落度大于設(shè)計要求時，可在保持砂率不變的情況下，增加砂、石用量（相當于減少水泥漿用量）。4.當拌合物顯得砂漿量過多時，可單獨加入適量石子，即降低砂率。

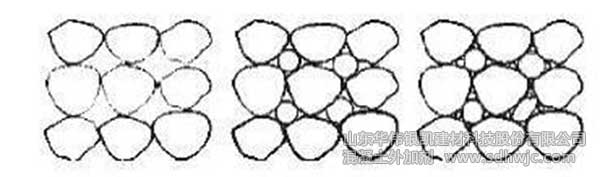

砂率是影響高強輕集料混凝土工作性、表觀密度、強度和變形性能的主要因素之一。采用合理砂率不僅可以增加輕集料混凝土的強度，還可以提高輕集料混凝土的流動性。高強輕集料混凝土強度隨砂率增大而出現(xiàn)波動，砂率在42%時，達到最大強度，無論砂率低于還是高于42%，強度均有所下降。這主要是由于在砂率低于42%時，粗集料之間的空隙未被填充密實，隨著砂率的提高，空隙率減少，混凝土更加密實，使強度得到提高；而砂率高于42%以后，隨著砂率的提高，粗集料的用量降低，細集料用量增大，而水泥用量卻沒有變化，使砂漿本身的密實程度降低，陶粒與水泥石之間的界面強化度和機械嚙合作用下降，混凝土破壞時，沿陶粒本身的破壞和界面破壞兩種形式同時存在，輕集料混凝土強度有所降低；而且過高的砂率很容易產(chǎn)生分層離析和泌水，導(dǎo)致輕集料混凝土穩(wěn)定性降低，強度反而下降。因此，在配制高強輕集料混凝土?xí)r，應(yīng)注意合理砂率的選擇，以達到最優(yōu)化的目的。
------------------------------------
山東華偉銀凱建材科技股份有限公司，專注混凝土外加劑研發(fā)與生產(chǎn)。企業(yè)已通過 ISO9001質(zhì)量管理體系認證、ISO14001環(huán)境管理體系認證、CRCC鐵路產(chǎn)品認證。聚羧酸高性能減水劑、速凝劑、增效劑等產(chǎn)品深受市場歡迎！
以上信息來源于網(wǎng)絡(luò)，旨在傳播與分享，如有侵權(quán)，請直接通知我們，謝謝！
