18005330808
13853319801
13853319801
聚羧酸減水劑相比于木質素磺酸鹽類減水劑、萘系減水劑等，具有減水率高、保塑能力強、28d收縮率比小等特點，再加上其分子可設計性、生產和使用的環保性、有害物質少等特點，大大推動了超高標號混凝土、高性能混凝土的快速發展。有關正確使用聚羧酸減水劑的規范標準很多，但存在一定差異性，需要仔細研讀，針對性調整。
1 聚羧酸系高性能減水劑規范、標準
目前，聚羧酸減水劑規范標準包括國家標準和行業標準。
國家標準：《GB8076-2008混凝土外加劑》、《GB/T8077-2012混凝土外加劑勻質性試驗方法》；
行業標準：《JG/T223-2017聚羧酸系高性能減水劑》、鐵路標準《TB/T3275-2011鐵路混凝土》、公路標準《JT/T769-2009公路工程聚羧酸系高性能減水劑》。
2 對比分析
聚羧酸減水劑主要通過類型代號、化學指標控制、勻質性指標、混凝土性能指標進行對比分析。
表1 聚羧酸系高性能減水劑類型代號
表2 聚羧酸系高性能減水劑化檢指標
JG/T223-2017甲醛、Cl-含量的控制指標較嚴，尤其是Cl-含量按折固含量計不超過0.1%，不過目前市場上主流的聚羧酸減水劑注意以HPEG、TPEG等改性聚醚和丙烯酸類物質通過自由基聚合而成，Cl-含量非常低，而Cl-含量超標主要還是在復配過程中引入導致。甲醛類物質作為一種還原劑，在聚合過程中很有可能引用，譬如吊白塊，不過因其用量低往往都在標準控制范圍之內，還有TB/T3275-2011對硫酸鈉含量有明確的限制指標。
混凝土性能檢測時，JT/T769-2009砂率范圍稍大（40%~47%），其他的為43%~47%，TB/T3275-2011檢驗減水率、含氣量、泌水率比、抗壓強度比、凝結時間之差、收縮率比時。混凝土的坍落度宜為80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基準混凝土和受檢混凝土坍落度均控制在210mm±10mm。

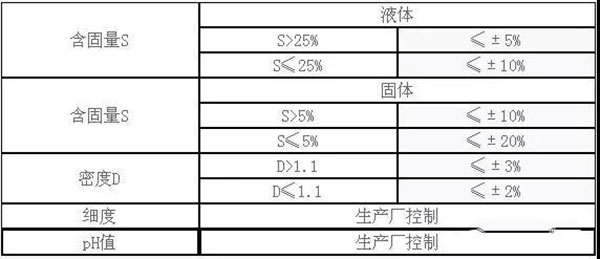

表3 聚羧酸系高性能減水劑勻質性指標
其中JT/T769-2009細度要求控制在平均值的±5%以內，pH控制在平均值的±1.0以內，水泥凈漿流動度控制在平均值的-5%~10%以內，其他的規范和標準均是延用同一套標準值。

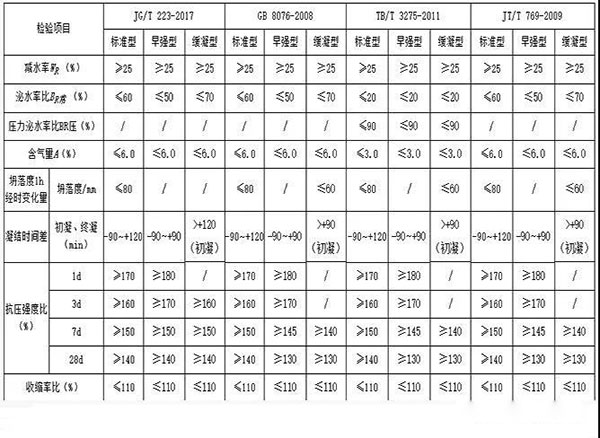

表4 聚羧酸系高性能減水劑在混凝土中的性能指標
在混凝土性能檢測時，JT/T769-2009砂率范圍稍大（40%~47%），其他的為43%~47%，TB/T3275-2011檢驗減水率、含氣量、泌水率比、抗壓強度比、凝結時間之差、收縮率比時。混凝土的坍落度宜為80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基準混凝土和受檢混凝土坍落度均控制在210mm±10mm。
JT/T769-2009增加了彎拉強度比、凍融循環次數和和磨耗量指標，JG/T223-2017聚羧酸減水劑抗壓強度比7d、28d強度要求稍高，緩凝型初凝時間有>+120分鐘的要求，3d抗壓強度比有≥160的要求，TB/T3275-2011對含氣量要求有≤3.0%的要求，泌水率比≤20%，還增加了壓力泌水率比項，要求≤90%。
聚羧酸系減水劑已成為現代混凝土中不可缺少的組分，相關行業從業者主要通過招標文件中要求的規范標準選擇執行，在使用過程中針對不同的客戶的群體，比如鐵路工程、公路工程進行差異性調整，包括出廠質檢報告引入的標準，商業混凝土客戶面較大尤其要引起高度重視。
-----------------------------------------
山東華偉銀凱建材科技股份有限公司，專門從事混凝土外加劑的研制與開發，產品質量有保證，讓您施工更輕松。主營產品：聚羧酸減水劑,混凝土防凍劑,速凝劑等。
本文來源于中國外加劑網，內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
