18005330808
13853319801
13853319801

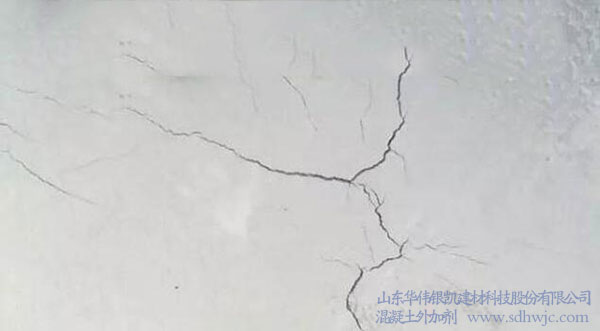

1. 現代工民建的混凝土大都具有大體積混凝土的性質，應重視體積穩定性（水化熱及收縮）。混凝土（包括摻不同外加劑的混凝土）在水中一般呈微膨脹變形，在空氣中一般呈收縮變形。
2. 水泥用量越大，用水量越高，表現為水泥漿量越大，坍落度大，收縮越大。避免雨中澆灌混凝土。遇有小雨，應采取防雨措施（特別是下料部位）并調整水灰比。
3. 水灰比越大，干縮越大，一般高強混凝土的水灰比較小，對后期干縮有利，但由于水泥漿量或膠凝材料較多以及高效減水劑的作用，比中低強度混凝土收縮大，而且隨著強度提高拉壓比降低。低水灰比對早期塑性收縮是不利的。
4. 暴露面越大，包羅面積越小，收縮越大。以水利半徑倒數r = L / F 表示，見《工程結構裂縫控制》一書第二章。
5. 礦渣水泥收縮比普通水泥收縮大，粉煤灰水泥及礬土水泥收縮較小，快硬水泥收縮較大；礦渣水泥及粉煤灰水泥水化熱比普通水泥低，故應根據厚度選擇水泥品種。重大工程應進行水化熱及收縮試驗在進行抉擇。
6. 砂巖做骨料收縮大幅度增加。粗細骨料中含泥量越大收縮越大，抗拉強度低，應嚴格限制。
7. 早期養護時間越早、越長（7~14天），收縮越小。保濕養護避免劇烈干燥能有效地降低收縮應力。注意振搗，特別是在梁板（或墻板）交接處，但不得超振，以防離析和大量泌水。樓板澆筑后立即噴霧，二次壓光，覆蓋塑料薄膜，加強潮濕養護對控制裂縫很有益處。
8. 環境濕度越大，收縮越小，環境溫度越高，越干燥，收縮越大。
9. 骨料粒徑越粗，收縮越小，骨料粒徑越細，砂率越高，收縮越大。
10. 水泥活性越高，顆粒越細，比表面積越大，收縮越大。（摻合料粒徑影響具有相同性質）
11. 配筋率越大，收縮越小，但配筋過量則會增加混凝土拉應力。配筋宜細而密，不宜粗而稀。注意在收縮應力集中區，加強構造配筋。預應力結構加強非預應力配筋。
12. 風速越大，收縮越大，注意高空中現澆混凝土，避免炎熱季節陽光直射新澆混凝土表面。
13. 混凝土外加劑及摻合料選擇不當，顯著增加收縮；選擇適宜可減少收縮，特別是早期收縮。
14. 環境及混凝土溫度越高，收縮越大。停工暴露時間越長，收縮越大。
15. 收縮和環境降溫同時發生，對工程更為不利。
16. 盡早回填土，土壤是混凝土最佳養護介質。盡早封閉房屋和裝修對減少收縮有利。
17. 泌水量大，表面含水量過高，表面早期收縮加大，但應避免混凝土表面早期脫水加大收縮。
18. 用量較少的中低強度等級水泥，水灰比較低，坍落度較小的混凝土，大部分收縮完成時間約為一年。水泥用量較大，強度等級較高的混凝土約為2年。混凝土最終收縮完成時間約20年。輕微收縮裂縫的處理與修補不是“質量事故”。
-------------------------------
山東華偉銀凱建材科技股份有限公司，專門從事各種混凝土外加劑的研制與開發，產品質量有保證，您值得擁有。主營產品：聚羧酸系高性能減水劑,混凝土防凍劑,混凝土增強劑,速凝劑等。
以上信息來源于網絡，內容有調整，旨在傳播與分享，如有侵權，請直接通知我們，謝謝！
獲取更多資訊，歡迎關注官方公眾號
