18005330808
13853319801
13853319801
混凝土都聽說(shuō)過，那么什么是防凍混凝土呢？冬季施工的混凝土，主要是采取技術(shù)措施預(yù)防混凝土澆筑后，在未達(dá)到受凍臨界強(qiáng)度以前不發(fā)生凍脹破壞就達(dá)到了技術(shù)要求，應(yīng)稱為防凍混凝土。防凍混凝土的技術(shù)要求是：在冬期施工過程中，采取可靠的技術(shù)措施，使混凝土澆筑后盡早凝結(jié)硬化，并在未達(dá)到受凍臨界強(qiáng)度以前不得發(fā)生凍脹破壞。
當(dāng)氣溫在0～4℃時(shí)，水的活性較低，水泥的水化反應(yīng)極其緩慢，混凝土的強(qiáng)度發(fā)展不能達(dá)到要求。當(dāng)溫度低于0℃時(shí)，混凝土內(nèi)部水分大部分凍結(jié)。水結(jié)成冰后產(chǎn)生9%的體積膨脹，混凝土結(jié)構(gòu)將遭致永久性破壞；另外，水結(jié)成冰后，混凝土中沒有足夠的液態(tài)水參與水泥的水化反應(yīng)，混凝土的強(qiáng)度增長(zhǎng)極慢甚至停止。因此，冬期施工澆筑的混凝土宜摻入早強(qiáng)劑或防凍劑，并應(yīng)在混凝土凝結(jié)硬化初期，采取適當(dāng)?shù)谋鼗蛟鰷卮胧?，充分利用混凝土自身熱量或外部熱量（如電熱法、暖棚法等），確?；炷翝仓蟮钠鹗拣B(yǎng)護(hù)溫度：嚴(yán)寒地區(qū)不低于10℃；寒冷地區(qū)不低于5℃，使混凝土強(qiáng)度具備正常增長(zhǎng)的條件，盡快的獲得受凍臨界強(qiáng)度。
1冬期施工采取的技術(shù)措施
冬期施工是混凝土工程質(zhì)量事故的多發(fā)季節(jié)，這是由于準(zhǔn)備工作時(shí)間短，技術(shù)要求復(fù)雜，某一環(huán)節(jié)跟不上或倉(cāng)促施工造成的。因此，應(yīng)根據(jù)當(dāng)?shù)囟嗄隁庀筚Y料統(tǒng)計(jì)，提前做好周密計(jì)劃和冬施準(zhǔn)備工作，避免發(fā)生工程質(zhì)量事故。冬期施工采取的技術(shù)措施主要有：
①材料預(yù)熱法：即先將水及砂、石預(yù)先加熱，再用于攪拌混凝土；
?、谛顭岜胤ǎ杭床捎帽夭牧细采w澆筑后的混凝土，使混凝土澆筑后在一定時(shí)間內(nèi)保持不降溫或緩慢降溫；

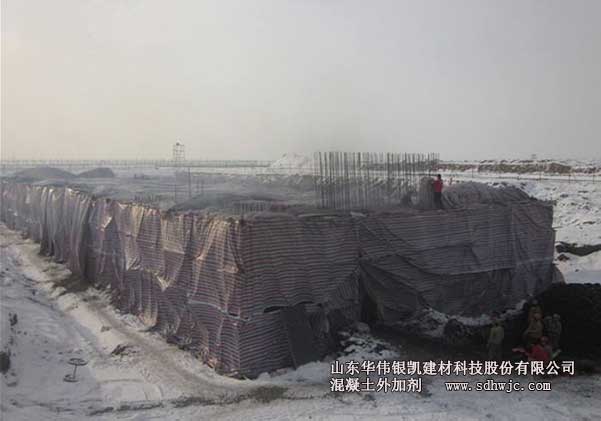

?、叟锓ǎ杭丛谑┕がF(xiàn)場(chǎng)搭建保溫加熱暖棚，使混凝土澆筑后在暖棚內(nèi)正溫環(huán)境條件下養(yǎng)護(hù)，有條件時(shí)最好攪拌、澆筑也在暖棚內(nèi)進(jìn)行；
④摻入早強(qiáng)劑或防凍劑。
此外，冬期施工的混凝土宜適當(dāng)提高水泥用量，或采用早強(qiáng)水泥，以及采用高性能減水劑或高效減水劑，盡量減少用水量等技術(shù)措施。
采取以上技術(shù)措施的目的，是為了控制和提高混凝土的出機(jī)溫度和入模后溫度，確?；炷翝仓髲?qiáng)度具備正常增長(zhǎng)的條件，在未達(dá)到受凍臨界強(qiáng)度以前不發(fā)生凍害。
2關(guān)于早強(qiáng)劑和防凍劑
當(dāng)今世界混凝土破壞原因按重要性排列的順序是：鋼筋銹蝕、寒冷氣候下的凍害、侵蝕環(huán)境的物理化學(xué)作用。因此，摻用早強(qiáng)劑或防凍劑的混凝土應(yīng)注意要限制氯鹽含量，氯鹽是誘發(fā)鋼筋銹蝕的一個(gè)很重要因素，預(yù)應(yīng)力混凝土和鋼筋混凝土應(yīng)嚴(yán)格按有關(guān)標(biāo)準(zhǔn)規(guī)范規(guī)定控制混凝土中的最大氯離子含量，避免發(fā)生工程質(zhì)量事故，造成巨大浪費(fèi)，國(guó)內(nèi)外許多工程已為此付出了慘重代價(jià)。
①混凝土早強(qiáng)劑與組分
能加速混凝土早期強(qiáng)度發(fā)展的外加劑稱為早強(qiáng)劑。在實(shí)際使用中，大多為復(fù)配早強(qiáng)劑，無(wú)機(jī)鹽類對(duì)混凝土后期強(qiáng)度不利；氯鹽早強(qiáng)劑會(huì)引起鋼筋銹蝕；硫酸鹽早強(qiáng)劑可能產(chǎn)生體積膨脹，使混凝土耐久性降低；鈉鹽早強(qiáng)劑將增加混凝土中堿含量，與活性二氧化硅骨料產(chǎn)生堿—骨料反應(yīng)。早強(qiáng)劑過量加入，雖然混凝土早期效果好，但后期強(qiáng)度損失大，鹽析加劇影響混凝土飾面；增加混凝土導(dǎo)電性能及增大混凝土收縮開裂的危險(xiǎn)。混凝土早強(qiáng)劑的主要組分有：氯化鈉、氯化鈣、硫酸鈉、硫酸鈣、硫酸鋁、重鉻酸鉀、三乙醇胺、三異丙醇胺、甲醇、乙醇、甲酸鈣、草酸鋰、乙酸鈉等。
②混凝土防凍劑與組分
能使混凝土在負(fù)溫下硬化，并在規(guī)定養(yǎng)護(hù)條件下達(dá)到預(yù)期性能的外加劑稱為防凍劑。防凍劑絕大多數(shù)是復(fù)合外加劑，應(yīng)控制早強(qiáng)組分和防凍組分無(wú)機(jī)鹽類的摻入量，否則使用不當(dāng)會(huì)引起混凝土后期強(qiáng)度倒縮、鋼筋銹蝕及堿—骨料反應(yīng)發(fā)生。
混凝土防凍劑的主要組分有：防凍組分（如亞硝酸鈉、氯化鈉、甲醇、尿素、氯化鈣、碳酸鉀等）、引氣組分（如松香皂、松香熱聚物、烷基磺酸鈉等）、早強(qiáng)組分（如硫酸鈉、氯化鈣、硝酸鈣、三乙醇胺等）、減水組分（如萘系、三聚氰胺、氨基磺酸等）。
3關(guān)于早強(qiáng)劑和防凍劑的選用
我國(guó)現(xiàn)行標(biāo)準(zhǔn)《混凝土外加劑應(yīng)用技術(shù)規(guī)范》（GB50119）第7.3.1條規(guī)定：
①在日最低氣溫為0～-5℃，混凝土采用塑料薄膜和保溫材料覆蓋養(yǎng)護(hù)時(shí)，可采用早強(qiáng)劑或早強(qiáng)減水劑；
②在日最低氣溫為-5～-10℃、-10～-15℃、-15～-20℃，采用上款保溫措施時(shí)，宜分別采用規(guī)定溫度為-5℃、-10℃、-15℃的防凍劑。
4關(guān)于冬期施工與受凍臨界強(qiáng)度
臨界強(qiáng)度是冬期澆筑的混凝土在受凍以前必須達(dá)到的最低強(qiáng)度。
我國(guó)行業(yè)標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104規(guī)定：根據(jù)當(dāng)?shù)囟嗄隁庀筚Y料統(tǒng)計(jì)，當(dāng)室外日平均氣溫連續(xù)5d穩(wěn)定低于5℃（日最低氣溫低于-30℃時(shí)）即進(jìn)入冬期施工；當(dāng)室外日平均氣溫連續(xù)5d高于50℃時(shí)解除冬期施工。該《規(guī)程》規(guī)定冬期澆筑的混凝土受凍臨界強(qiáng)度為：
①普通混凝土采用硅酸鹽水泥或普通硅酸鹽水泥配制時(shí)，應(yīng)為設(shè)計(jì)的混凝土強(qiáng)度標(biāo)準(zhǔn)值的30%；采用礦渣硅酸鹽水泥配制時(shí)，應(yīng)為設(shè)計(jì)的混凝土強(qiáng)度標(biāo)準(zhǔn)值的40%；但混凝土強(qiáng)度等級(jí)為C10及以下時(shí)不得小于5.0MPa。
?、趽接梅纼鰟┑幕炷?，當(dāng)室外最低氣溫不低于-15℃時(shí)不得小于4.0MPa；當(dāng)室外最低氣溫不低于-30℃時(shí)不得小于5.0MPa。
混凝土中摻入合格的防凍劑后，能降低水的冰點(diǎn)，并改變了冰晶結(jié)構(gòu)，使混凝土在負(fù)溫條件下不會(huì)發(fā)生凍脹破壞，且仍有足夠的液態(tài)水使水泥的水化作用得以繼續(xù)進(jìn)行；轉(zhuǎn)入正溫后，混凝土強(qiáng)度能進(jìn)一步增長(zhǎng)，達(dá)到或超過設(shè)計(jì)強(qiáng)度要求。因此，《規(guī)程》規(guī)定摻用防凍劑的混凝土受凍臨界強(qiáng)度明顯比不摻的低。
-----------------------------------
山東華偉銀凱建材科技股份有限公司，專業(yè)生產(chǎn)各種混凝土外加劑，產(chǎn)品質(zhì)量有保證，值得信賴。主營(yíng)產(chǎn)品：聚羧酸減水劑,速凝劑,透水混凝土增強(qiáng)劑等。
本文來(lái)源于網(wǎng)絡(luò)，內(nèi)容有改動(dòng)，旨在傳播與分享，如有侵權(quán)，請(qǐng)直接通知我們，謝謝！
獲取更多資訊，歡迎關(guān)注官方公眾號(hào)
